Аналоговая система управления паровым котлом (ЭНТРОМАТИК 503)
Система управления ЭНТРОМАТИК 503 предназначена для обеспечения функции безопасности и управления системами паровых котлов.

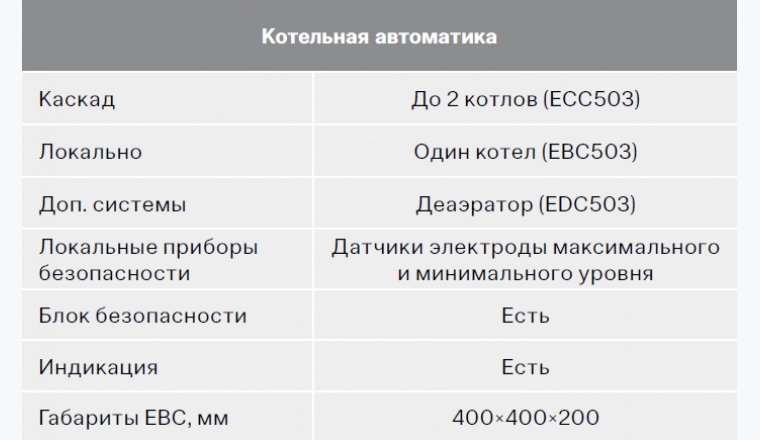

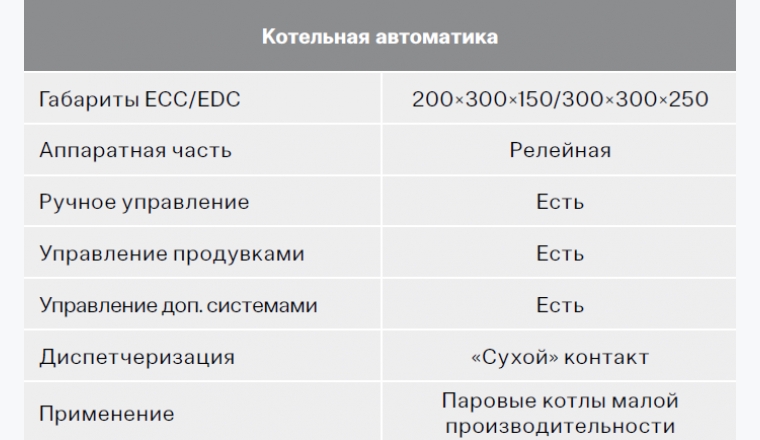

Комплекс СУ ЭНТРОМАТИК 503 состоит из следующих компонентов:
- EBC503 — управление и безопасность котла,
- ECC503 — каскадное управление двухкотловой установкой,
- EDC503 — управление деаэратором.
Комплекс СУ ЭНТРОМАТИК 503 состоит из следующих компонентов:
- EBC503 — блок управления и безопасности котла;
- ECC503 — блок каскадного управления двухкотловой установкой;
- EDC503 — блок управления деаэратором.

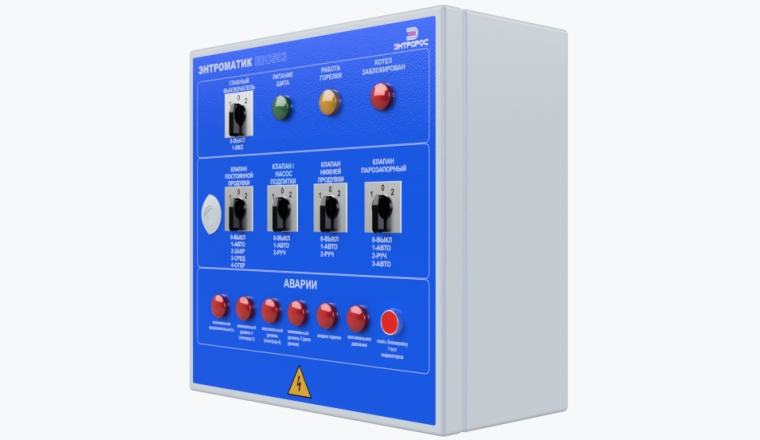

EBC503
СУ ЭНТРОМАТИК EBC503 предназначена для обеспечения функции безопасности и управления всеми необходимыми системами паровых котлов малой и средней производительности (до 5 тонн пара в час включительно).
Функции:
- дистанционное управление главной паровой задвижкой (ГПЗ);
- управление питательными насосами / питательным клапаном по уровню воды в котле;
- управление системой непрерывной продувки котла (контроль солесодержания);
- управление системой периодической продувки котла (шламоудаление);
- контроль минимального уровня воды в котле;
- контроль максимального уровня воды в котле;
- контроль максимального давления в котле;
- блокировка горелочного устройства;
- световая сигнализация аварийных ситуаций;
- формирование сигналов блокировки для автоматики верхнего уровня;
- формирование сигналов аварии для системы диспетчеризации.
ECC503
Блок каскадного управления ECC503 позволяет организовывать каскадную работу двух паровых котлов (горелки с собственным регулятором мощности). Подключение/отключение ведомого котла происходит на основании массового расхода пара в общем коллекторе.
В качестве входного сигнала массового расхода используется сигнал 4–20 мА от счетчика пара (корректора учетного узла), устанавливаемого в общий коллектор.
Функции каскадного регулятора:
- каскадное подключение ведомого котла в работу;
- автоматическое включение ведомого котла в случае аварии ведущего;
- задание последовательности каскада переключателем, который расположен на лицевой панели.
EDC503
Блок управления EDC503 позволяет организовывать работу деаэрационной установки. Включение/ отключение питательного насоса деаэратора происходит на основании датчиков уровня.
Функции:
- формирование сигнала о максимальном уровне;
- формирование сигналов на вкл./откл. питательного насоса;
- формирование сигнала о минимальном уровне в деаэраторе;
- индикация.
