Котел водогрейный ТТ150

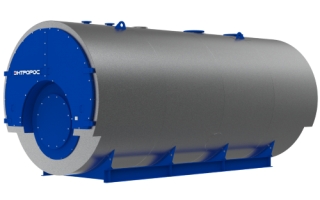

Газовые котлы ТЕРМОТЕХНИК ТТ150 – стальные дымогарно-жаротрубные трехходовые низкотемпературные водогрейные котлы, которые изготавливаются мощностью до 20 МВт. Котлы предназначены для производства теплофикационной горячей воды с максимальной температурой 150 °С и максимальным избыточным рабочим давлением 1,00 МПа. Для работы котлов используют жидкие и газообразные углеводородные топлива.
- ≤ 20 000 кВт
- 10 бар
- 150 °C
- Широкий диапазон производительности. Тепловая мощность котлов от 1000 до 20000 кВт.
- Широкий выбор возможных комплектаций. В полной и частичной комплектации котлы оснащаются системами автоматического управления и контроля ЭНТРОМАТИК серии 100MS или 110MS, всеми необходимыми датчиками и приборами безопасности, что делает эксплуатацию котла надежной и безопасной.
- Скользящее соединение жаровой трубы с корпусом котла. На некоторых типоразмерах котлов, где это необходимо, применено соединение в виде плавающей втулки. Что позволяет достичь высокой циклической прочности.

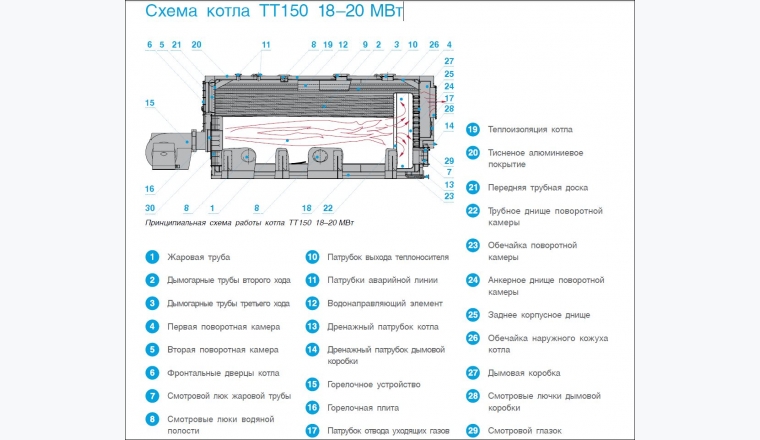

- Прочностная модель строения котлов 18 и 20МВт, которая позаимствована у паровых котлов, делает их прочными надежными и долговечными. Симметричное расположение дымогарных труб. Позволяет разместить смотровые лючки не только в верхней части котла, но и в нижней. Что делает возможным производить осмотр и очистку «мертвой» зоны – пространства под жаровой трубой.
- Универсальность конструкции фронтальной двери. Уникальная конструкция петлевых узлов позволяет выбрать направление открытия влево/вправо, что позволяет эргономично размещать оборудование в помещении котельной.
- Крепление горелки с помощью горелочной плиты или фланца-удлинителя. Данное решение позволяет установить горелочное устройство любого производителя. Длинная и короткая горелочная голова больше не проблема.
- Полное открытие фронтальной двери вместе с горелочным устройством. Регламентное обслуживание и осуществление чистки теплообменных поверхностей не требует демонтажа горелки. Передняя трубная доска, внутренняя поверхность жаровой трубы и дымогарные трубы второго и третьего хода полностью доступны для осмотра и чистки.
- Наличие смотрового люка в верхней части котла. Позволяет производить осмотр водяной полости котла на предмет появления отложений и следить за общим состоянием теплообменных поверхностей.
- Прочное основание. Конструкция основания выполнена из стальных швеллеров. Весовая нагрузка от котла, заполненного теплоносителем, равномерно распределена по площади опирания. Котел не требует дополнительной фиксации к закладным основания при установке в стационарных котельных залах.
- Совместимость с различными типами горелочных устройств. Корректная работа с автоматическими многоступенчатыми и модулируемыми горелками.
- Незамерзающий теплоноситель. Возможно применение в качестве теплоносителя растворов этиленгликоля, что сводит к минимуму вероятность замерзания котлового контура.
- Максимальные значения эксплуатационного КПД среди котлов данного класса.

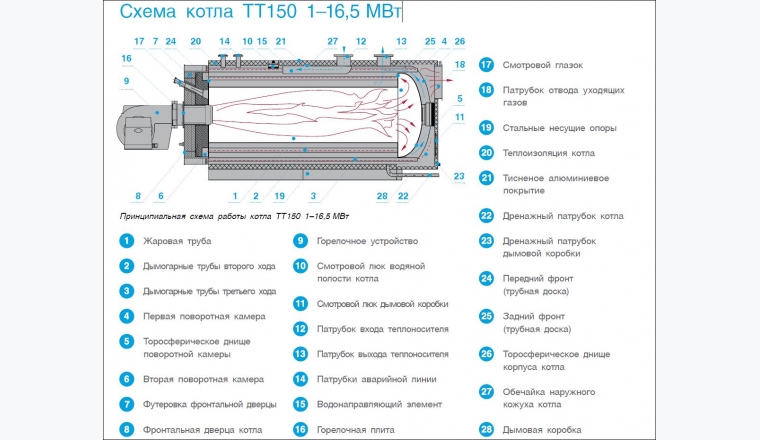

- Интенсивный конвективный теплообмен. Трехходовая конструкция и оптимально подобранные теплообменные поверхности, включая полностью омываемую теплоносителем первую поворотную камеру позволяют максимально использовать энергию дымовых газов передавая ее теплоносителю, циркулирующему в объеме котла.
- Интенсивный лучистый теплообмен. Гладкостенная цилиндрическая жаровая труба, полностью омывается теплоносителем. Позволяет максимально воспринимать излучение факела и передавать воспринятое тепло теплоносителю.
- Точный подбор соотношения сечений дымогарных труб второго и третьего хода. Что обеспечивает минимальные значения аэродинамического сопротивления при сохранении высокой площади теплообменных поверхностей.
- Качественная теплоизоляция. Для тепловой изоляции корпуса котла применены минеральные маты с низкими значениями коэффициентов теплопроводности. Что сводит к минимуму потери энергии в окружающую среду через обшивку котла.
- Котлоагрегат. Полная комплектация котла, включая горелочное устройство, модуль автоматики, электрические шкафы, все необходимые датчики и приборы безопасности, трубопроводную обвязку, насосный модуль. Данное решение позволяет получить полностью готовый к эксплуатации котел без дополнительных затрат на обвязку и монтаж. Что является экономически целесообразным и гарантирует правильный подбор составляющих компонентов.
- Максимальные значения эксплуатационного КПД среди котлов данного класса.
- Интенсивный конвективный теплообмен. Трехходовая конструкция и оптимально подобранные теплообменные поверхности, включая полностью омываемую теплоносителем первую поворотную камеру позволяют максимально использовать энергию дымовых газов передавая ее теплоносителю, циркулирующему в объеме котла.
- Интенсивный лучистый теплообмен. Гладкостенная цилиндрическая жаровая труба, полностью омывается теплоносителем. Позволяет максимально воспринимать излучение факела и передавать воспринятое тепло теплоносителю.
- Точный подбор соотношения сечений дымогарных труб второго и третьего хода. Что обеспечивает минимальные значения аэродинамического сопротивления при сохранении высокой площади теплообменных поверхностей.
- Качественная теплоизоляция. Для тепловой изоляции корпуса котла применены минеральные маты с низкими значениями коэффициентов теплопроводности. Что сводит к минимуму потери энергии в окружающую среду через обшивку котла.
- Котлоагрегат. Полная комплектация котла, включая горелочное устройство, модуль автоматики, электрические шкафы, все необходимые датчики и приборы безопасности, трубопроводную обвязку, насосный модуль. Данное решение позволяет получить полностью готовый к эксплуатации котел без дополнительных затрат на обвязку и монтаж. Что является экономически целесообразным и гарантирует правильный подбор составляющих компонентов.
