Сепаратор

Сепараторы непрерывной и периодической продувки предназначены для разделения на пар и воду пароводяной смеси, образующейся из продувочной воды паровых котлов, конденсата пароприемников и дренажа паропроводов, при снижении ее давления до давления в сепараторе, с последующим использованием тепла воды и пара.

Сепараторы предназначены для разделения пароводяной смеси на пар и воду. Полученные в результате этого пар и вода могут быть использованы в качестве греющих сред в теплообменных аппаратах. В основном сепараторы устанавливаются на линиях непрерывной и периодической продувок паровых котлов. Также могут подключаться к линиям отвода конденсата от пароприемников и дренажа паропроводов.

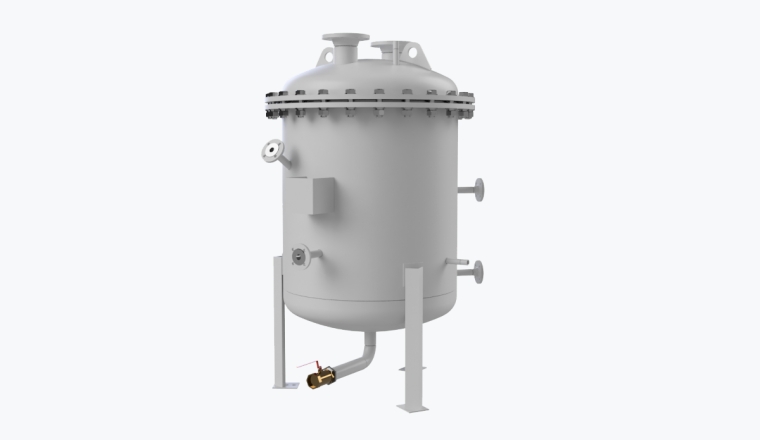

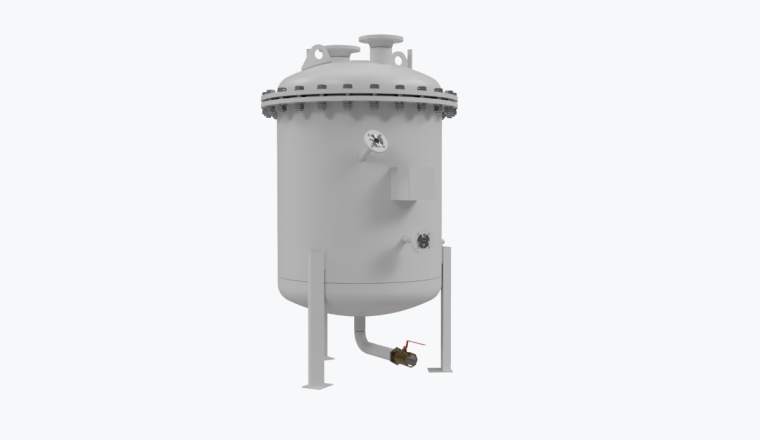

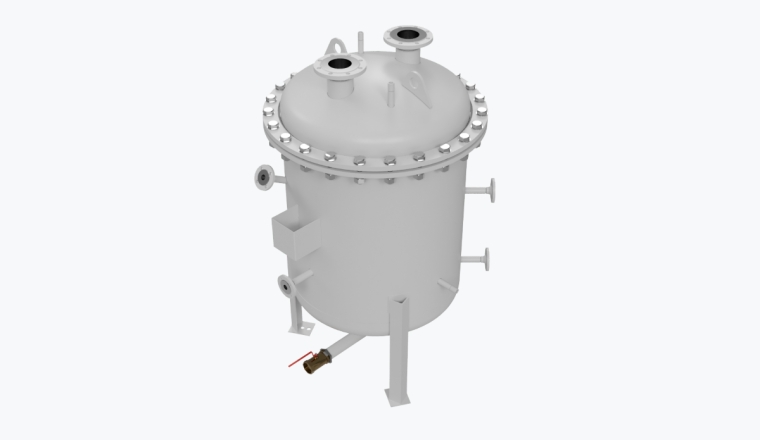

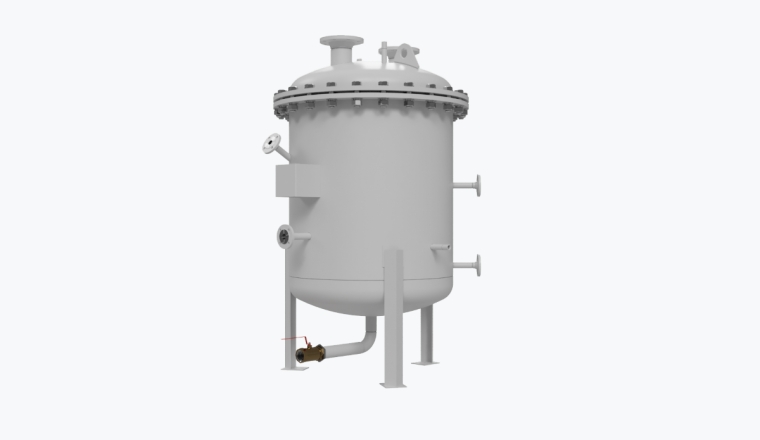

Корпус сепаратора представляет из себя металлический цилиндрический сосуд сварной конструкции. Состоит из двух торосферических днищ и обечайки. В верхней части имеет фланцевое соединение и может разбираться с целью обслуживания. Сепаратор оборудован грузоподъемными обухами и металлическими опорами для монтажа на фундамент.

Внутри сепаратора устроены:

  • устройство подачи пароводяной смеси,
  • двухступенчатый осушитель,
  • патрубок выхода пара,
  • патрубок выхода воды,
  • дренажный патрубок,
  • патрубки для установки указателя уровня,
  • штуцера для подключения КИП.

Поступающая в сепаратор пароводяная смесь закручивается вдоль стенок бака, при этом паровая составляющая стремится к центру, а водяной конденсат — к периферии рабочего пространства сепаратора.

Поднимающийся вверх пар проходит сквозь осушитель, при этом оставляя на нем капли жидкости, которые объединяются между собой, увеличиваются и при достижении критической массы стекают вниз под действием силы тяжести.

Собравшийся в нижней части сепаратора конденсат отводится из него через патрубок выхода воды. Поднимающийся вверх пар отводится через патрубок выхода пара.

Наименование параметра Значение
Максимально избыточное давление, МПа 0,07
Избыточное давление гидравлических испытаний, МПа 0,1

Наименование Максимальная производительность, кг/ч
при 8 бар при 12 бар при 16 бар
ECP1 1900 1550 1340
ECP2 3000 2420 2100
ECP3 4500 3630 3150
ECP4 6700 5400 4690
ECP5 8800 6500 5800

Состав комплекта поставки сепаратора может меняться в соответствии с требованиями заказчика.

В комплект поставки входят (полная комплектация):

  • сепаратор в сборе (с установленным устройством дренажа);
  • комплектующее оборудование и приборы;
  • паспорт;
  • руководство по монтажу и эксплуатации.

Транспортирование

Сепаратор поставляется на палете в упаковке из защитной пленки, обеспечивающей сохранность устройства при надлежащих транспортировке и хранении. Все отверстия защищены от попадания влаги и грязи заглушками.

Схема строповки

схема строповки сепаратора

Арматура, приборы и предохранительные устройства.

схема сепаратора
