Экономайзер

Стальные, отдельно стоящие экономайзеры, применяются в качестве хвостовых поверхностей нагрева паровых котлов с рабочим давлением до 1,6 МПа (16 кгс/см2) и предназначены для нагревания питательной воды теплом уходящих дымовых газов.
  • Повышение общего КПД установки на 2-4%.
  • Различные виды исполнения: устанавливаемые на дымовую коробку и устанавливаемые после котла по ходы дымовых газов.
  • Работа со всеми видами топлива, как газообразного, так и жидкого.
  • Встроенная в корпус байпасная линия – позволяет выводить из работы теплообменные поверхности при необходимости.
  • Строение теплообменных поверхностей из гладкой и оребренной трубы.
  • Наличие в корпусе ревизионных лючков для беспрепятственного обслуживания теплообменных пучков.

Экономайзер парового котла предназначен для нагрева питательной воды энергией отходящих дымовых газов. Дымовые газы, выходящие из дымовой коробки котла, поступают в полость экономайзера и по рабочему газовому тракту истекают в теплообменную камеру. В теплообменной камере расположены пучки гладкотрубных змеевиков, при омывании которых происходит отдача тепловой энергии газов стенкам змеевиков и протекающему по ним теплоносителю (питательная вода). В конструкции экономайзера организован обводной канал для дымовых газов, призванный направить поток газов в обход теплообменной камеры. Переключение между каналами осуществляется посредством устройства шиберной заслонки.

Движение теплоносителя осуществляется по ходу движения дымовых газов от входного коллектора к выходному. Расход теплоносителя равен расходу питательной воды, требуемому для конкретного парового котла.

Для обеспечения нормальных условий эксплуатации экономайзер должен оснащаться арматурой, приборами безопасности и контрольноизмерительными приборами, устанавливаемыми на входе и выходе экономайзера. В случае если используется отключаемая схема по питательной воде, необходимо предусмотреть установку предохранительных клапанов до запорной арматуры со стороны экономайзера.

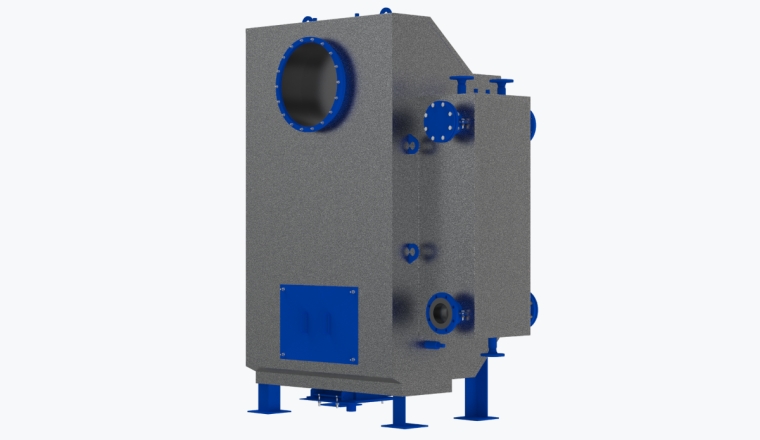

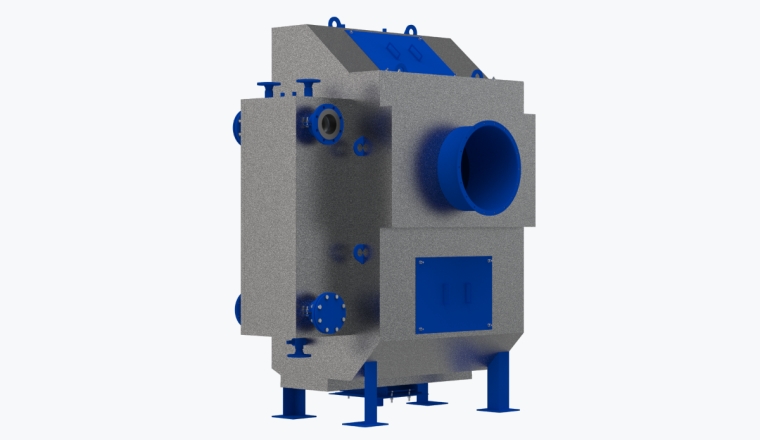

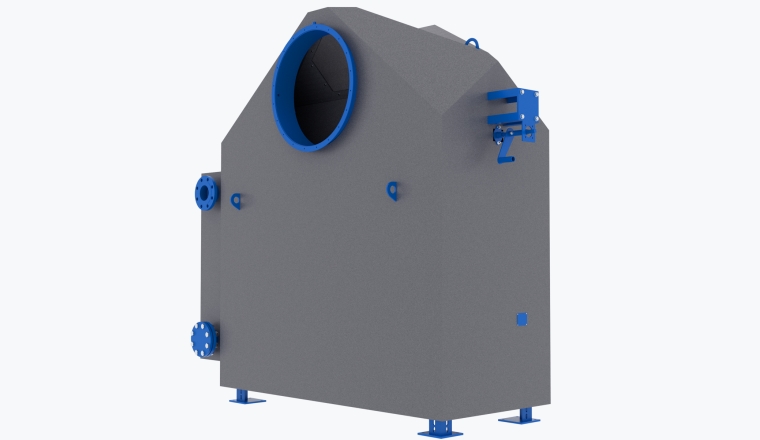

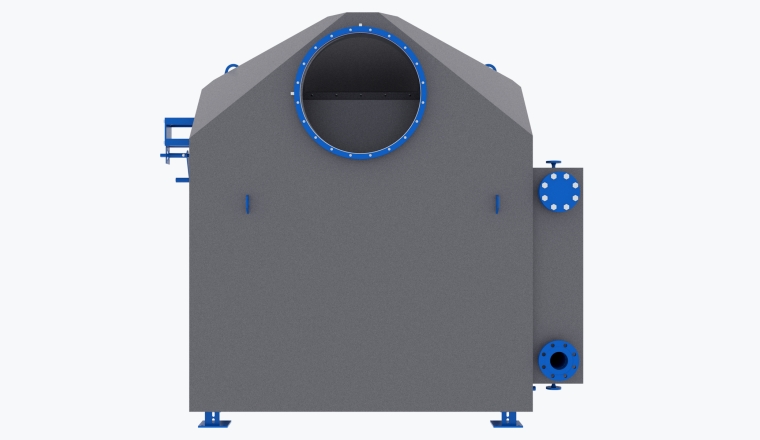

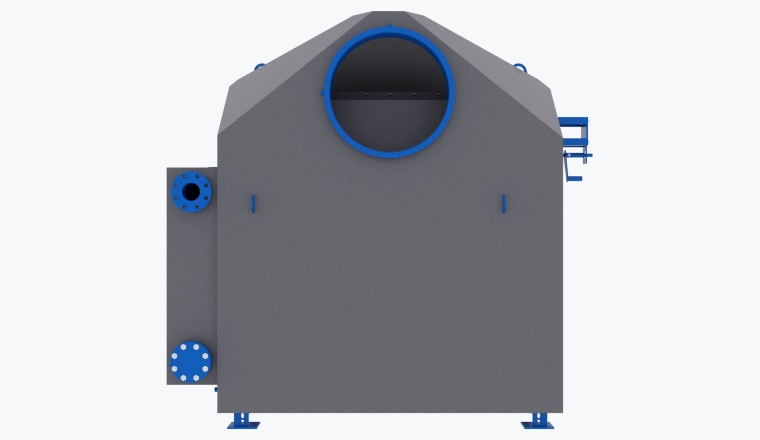

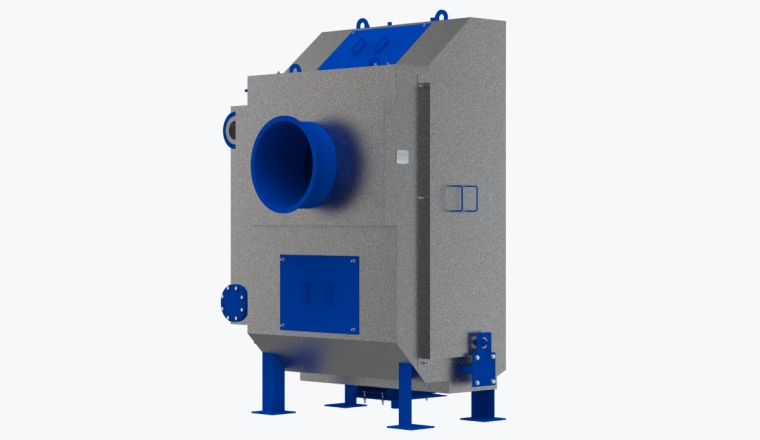

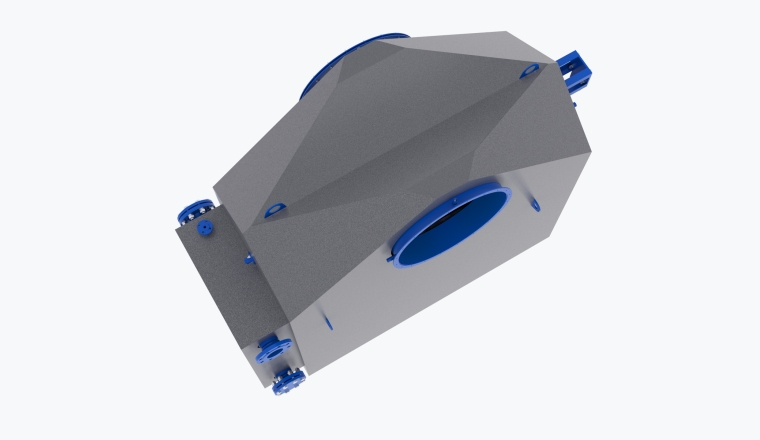

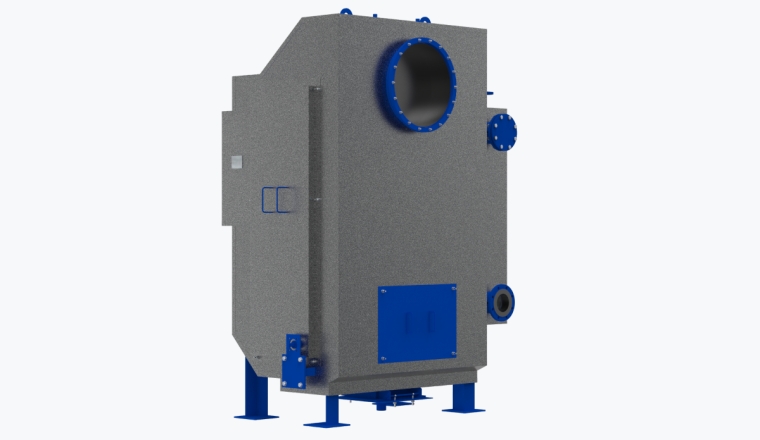

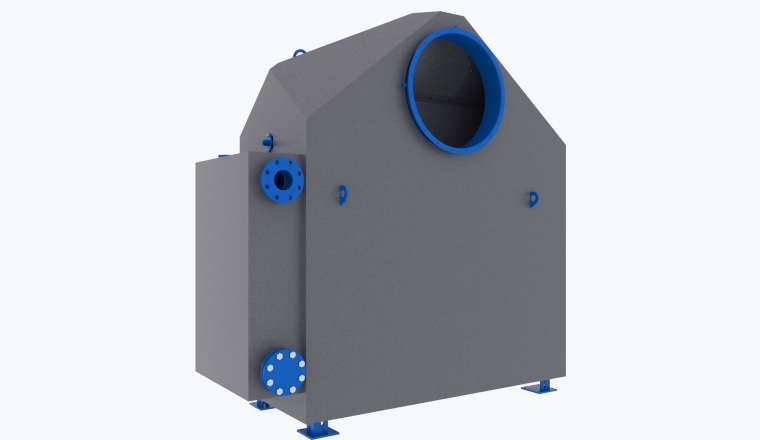

Общий вид экономайзеров к паровым котлам представлен на рисунке, основные габаритные и присоединительные размеры указаны в таблице. Данный тип экономайзеров может использоваться на любых видах топлива, разрешенных к применению на паровых котлах ТЕРМОТЕХНИК.

По исполнению экономайзеры могут быть приставными (устанавливаемыми за котлом в его оси) и надставными (устанавливаются на дымовую коробку). Теплообменные поверхности могут представлять собой как панели гладкотрубных змеевиков, так и панели с оребренными трубами.

Габаритные и присоединительные размеры

Номинальная паропроизводительность котла (т/ч) 1 2 3 4 5–7 8–11 12–15 16–18 20–23 25 28–30
Температура воды на входе в экономайзер, °С, не менее 104
Давление воды рабочее, МПа 1.6
Ширина трубного пакета экономайзера, мм 150 225 225 300 375 450 600 750 900 1125 1350
Глубина трубного пакета экономайзера, мм 712 712 1012 1012 1512 1512 1512 1512 1512 1512 1512
Высота трубного пакета экономайзера, мм 900 900 1200 1200 1200 1200 1200 1200 1200 1200 1200
Масса экономайзера, кг по запросу по запросу по запросу по запросу по запросу по запросу по запросу по запросу по запросу по запросу по запросу

Экономайзер является изделием полной заводской готовности и поставляется одним транспортабельным блоком (устройство в сборе).

Экономайзер поставляется заказчику без упаковки или в упаковке из защитной пленки, обеспечивающей сохранность экономайзера при надлежащих транспортировке и хранении.

Все отверстия защищены от попадания влаги и грязи заглушками.
В комплект поставки входят:

  • экономайзер в сборе;
  • руководство по эксплуатации;
  • паспорт (в составе паспорта на котел).

Транспортирование

Погрузка экономайзера на транспорт должна производиться крановыми средствами с соответствующей грузоподъемностью, снабженными траверсами и устройствами для подъема.

Крепление экономайзера к транспортным средствам должно производиться по техническим условиям погрузки и крепления грузов для соответствующего вида транспорта.

Транспортирование может производиться любым видом транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

Условия транспортирования экономайзера в части воздействия климатических факторов должны соответствовать группе условий 8 (ОЖ3) по ГОСТ 15150—69. При транспортировке по возможности следует избегать вибраций.
