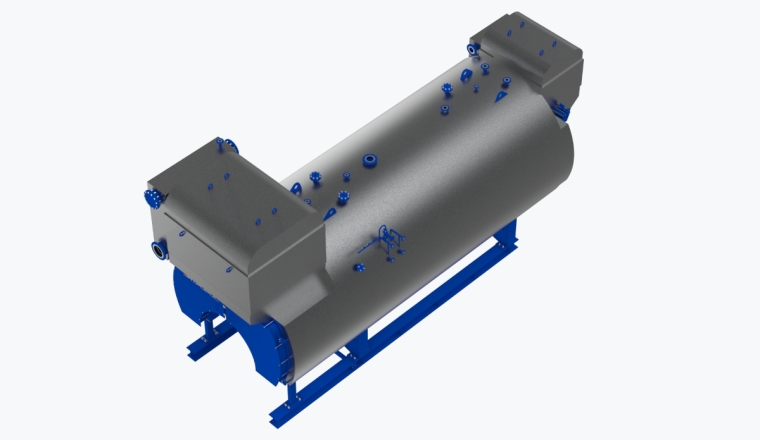

Пароперегреватель

Пароперегреватель представляет собой теплообменник, присоединенный к отходящим газам парового котла второго хода с греющей стороны и насыщенному пару с нагреваемой стороны.
  • Перегретый пар до 300 С.
  • Благодаря системе регулирования поддерживается постоянная температура перегретого пара в диапазоне производительности от 50 до 100%.
  • Возможно исполнение с применением оребренных змеевиков – что позволит добиться наибольших значений перегрева при минимальном объеме корпуса перегревателя.
  • Наличие в корпусе ревизионных лючков для беспрепятственного обслуживания.

Пароперегреватель позволяет перегреть пар, производимый котлом, до температуры выше точки насыщения при заданном давлении.

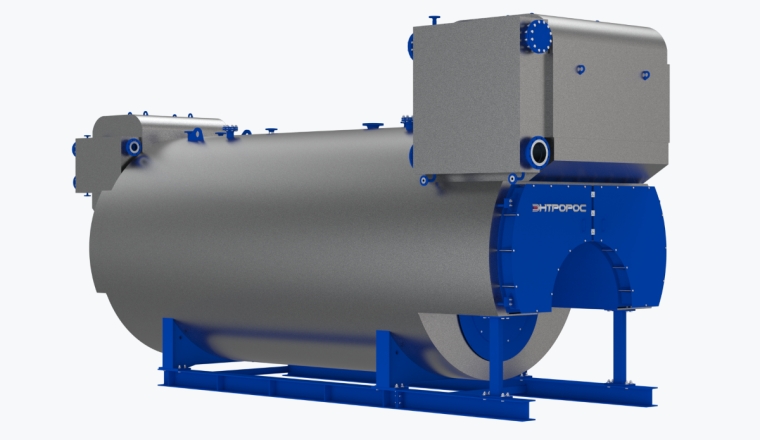

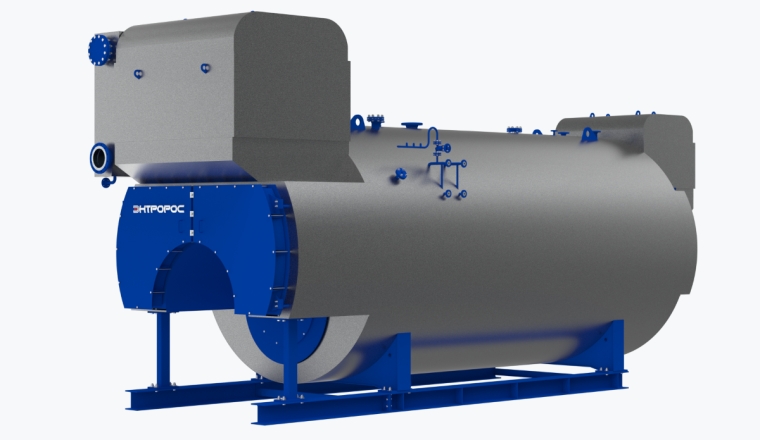

Представляет из себя теплообменник, выполненный из гнутых змеевиков, объединенных в панели. Устанавливается на поворотную камеру котла. По греющей стороне подключается к газовому тракту котла после второго хода. Газы, отдавшие свою энергию в пароперегревателе, возвращаются в третий ход котла.

По нагреваемой стороне пароперегреватель подключается к насыщенному пару, производимому котлом. Пар проходит внутри змеевиков, перегревается и отдается потребителю.

Возможно регулирование температуры перегрева с целью поддержания ее на заданном уровне при работе в заданном диапазоне нагрузок. Регулирование возможно осуществить либо регулированием потока газа на входе в пароперегреватель, либо подмесом насыщенного пара к перегретому с помощью трехходового клапана.

Высокотемпературные газы второго хода поступают в шиберную камеру. В зависимости от положения шибера газы направляются либо обратно в третий ход котла, либо в газоотводную часть пароперегревателя. В пароперегревателе расположены змеевики, по которым проходит насыщенный пар, поступающий из котла. Во время прохождения по змеевикам пар нагревается газами второго хода до требуемой температуры.

Пароперегреватели могут также производиться в исполнении без шиберной камеры.

работа пароперегревателя

Схематические изображения, представленные в разделе, служат для объяснения функциональных процессов и не претендуют на полноту информации в отношении конструктивных деталей.

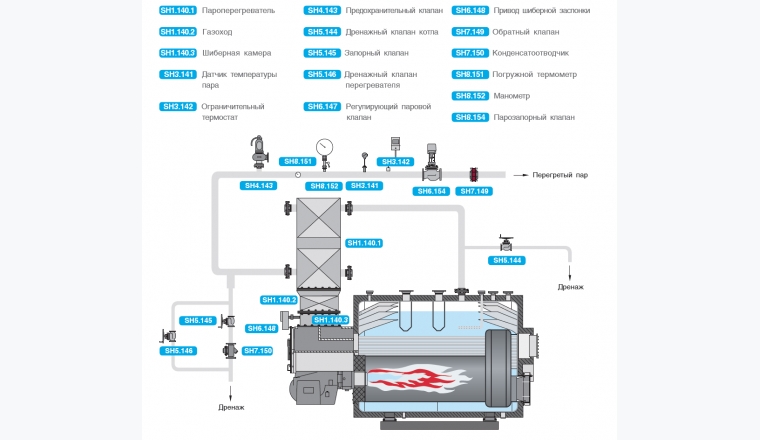

схема обвязки пароперегревателя

обвязка пароперегревателя

Погрузка пароперегревателя на транспорт должна производиться крановыми средствами с соответствующей грузоподъемностью, снабженными траверсами и устройствами для подъема.

Крепление пароперегревателя к транспортным средствам должно производиться по техническим условиям погрузки и крепления грузов для соответствующего вида транспорта.

Транспортирование может производиться любым видом транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

Условия транспортирования пароперегревателя в части воздействия климатических факторов должны соответствовать группе условий 8 (ОЖ3) по ГОСТ 15150—69. При транспортировке по возможности следует избегать вибраций.

Габаритные и присоединительные размеры

Технические данные пароперегревателя фиксируются в опросном листе при оформлении заказа. Пароперегреватель является неотъемлемой конструктивной частью парового котла. Чертежи и технические характеристики пароперегревателя указаны в паспорте котла.
