Деаэратор

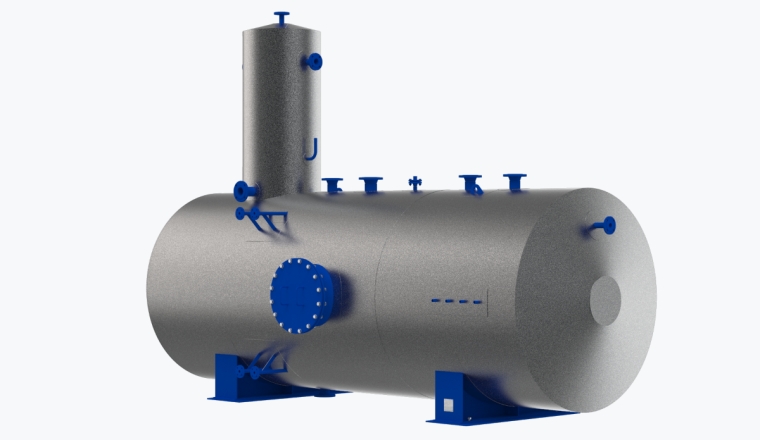

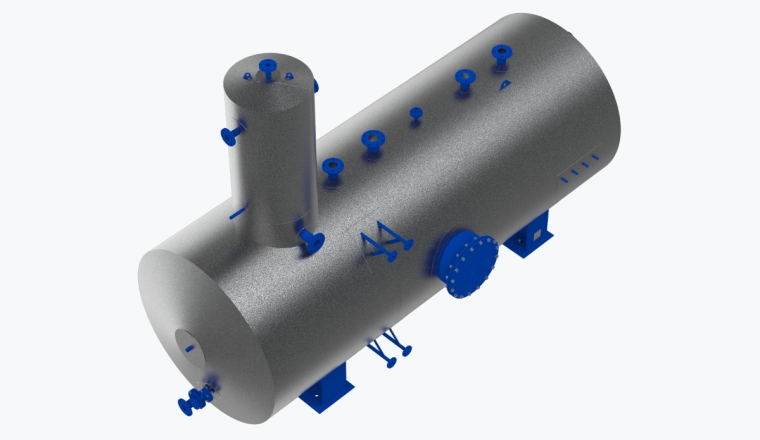

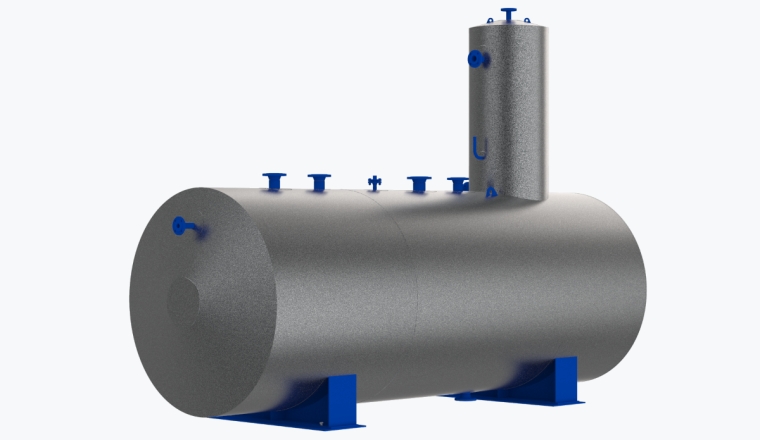

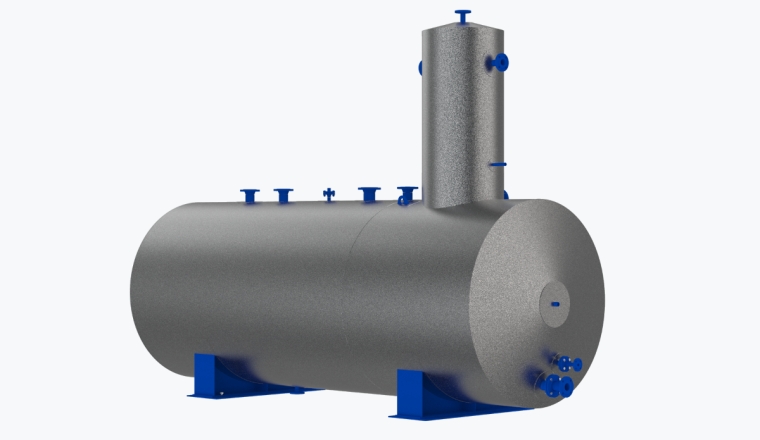

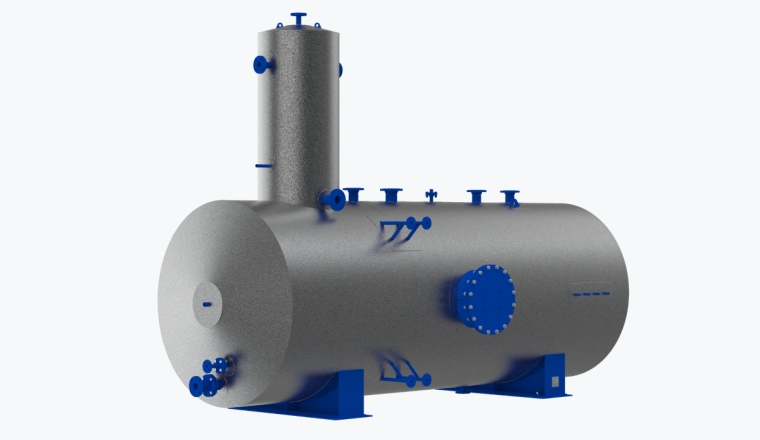

Двухступенчатые деаэраторы атмосферного давления серии ETM с затопленным барботажным устройством предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды систем теплоснабжения. Деаэратор применяется как последняя ступень в системах водоподготовки паровых котлов.
- Благодаря двухступенчатой деаэрации обеспечивает содержание растворенного кислорода менее 20 мкг/кг и полное отсутствие свободной углекислоты.
- Продуманный типоряд – легко подобрать нужный типоразмер с необходимыми характеристиками.
- Голова деаэратора на 100% состоит из нержавеющей стали – срок службы деаэраторной установки более 30 лет.
- Плавающие опоры обеспечивают свободные перемещения бака при работе без возникновения внутренних напряженных состояний.
- Возможность установки гидрозатвора даёт надежную защиту от опорожнения в процессе работы без установки дорогостоящей защитной арматуры.
- Возможно подключение быстрого разогрева и моментальный ввод в работу.
- Запас подготовленной деаэрированной воды с температурой 104 С минимум на пол часа работы котельной.
В комплект поставки входят:
- деаэратор в составе: деаэраторный бак, деаэрационная колонка;
- комплектующее оборудование и приборы согласно информации, указанной в опросном листе;
- руководство по монтажу и эксплуатации;
- паспорт.
Дополнительно в комплект поставки могут быть включены лестницы и площадки для обслуживания.
Транспортирование
| Серия | ETM-1 | ETM-2 | ETM-3 | ETM-4 | ETM-6 | ETM-8 | ETM-10 | ETM-16 | ETM-16-01 | ETM-22 | ETM-22-01 | ETM-30 | ETM-40 | ETM-50 |
| L, мм | 2886 | 3432 | 3448 | 3969 | 4044 | 5089 | 6089 | 6148 | 6148 | 8152 | 8152 | 7201 | — | 9945 |
| L1, мм | 950 | 1120 | 980 | 1365 | 1380 | 2148 | 2790 | 2420 | 2420 | 3260 | 3260 | 2640 | — | 2600 |
| L2, мм | 450 | 600 | 600 | 715 | 700 | 1012 | 950 | 1150 | 1150 | 1700 | 1700 | 1500 | — | 2750 |
| L3, мм | 250 | 450 | 600 | 600 | 600 | 600 | 950 | 1150 | 1150 | 1700 | 1700 | 1500 | — | 2750 |
| L4, мм | 1480 | 1700 | 1700 | 1970 | 2200 | 2776 | 4200 | 4100 | 4100 | 6100 | 6100 | 5060 | — | 7000 |
| L5, мм | — | — | — | — | — | — | 2100 | 2050 | 2050 | 3050 | 3050 | 2530 | — | 3500 |
| В, мм | 1111 | 1287 | 1458 | 1460 | 1998 | 1981 | 1901 | 2180 | 2172 | 2202 | 2202 | 2722 | — | 3057 |
| В1, мм | 334 | 402 | 492 | 492 | 478 | 474 | 504 | 760 | 754 | 744 | 744 | 922 | — | 1109 |
| d, мм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | — | 40 |
| d1, мм | 100 | 100 | 100 | 100 | 100 | 100 | 45 | 45 | 45 | 54 | 54 | 100 | — | 64 |
| Масса, кг | 645 | 886 | 1005 | 1349 | 1909 | 1844 | 2545 | 3599 | 3629 | 4464 | 4472 | 6353 | — | 9606 |
Размеры могут быть изменены по требованию заказчика и должны оговариваться при заказе.

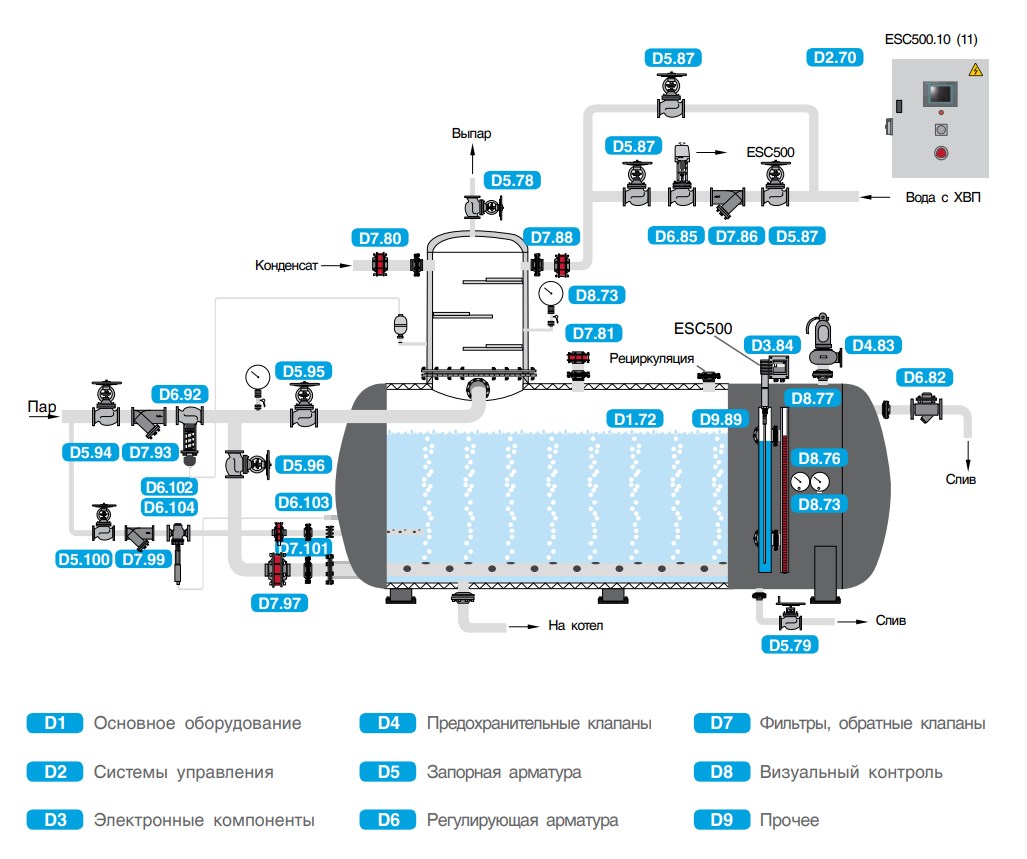

В устройстве деаэратора серии ETM применяется двухступенчатая схема удаления газов (деаэрации, дегазации): первая ступень, струйная, размещена в деаэрационной колонке, вторая ступень, в виде затопленной барботажной трубы, имеющей перфорацию по всей длине, размещена в деаэраторном баке в нижней части параллельно обечайке.
Деаэраторный бак представляет собой горизонтальный сосуд цилиндрической формы с установленными на нем патрубками, штуцерами и барботажным устройством.
Химически очищенная вода и возвратный конденсат, подлежащие деаэрации, подводятся к верхней части деаэрационной колонки. В объеме колонки ступенчато установлены распределительные тарелки (ситчатого типа). Обрабатываемая вода стекает вниз, при этом разделяясь на тончайшие струи и распределяясь по всему сечению деаэрационной колонки.
Основной пар подается в паровое пространство деаэратора. Патрубок подвода пара расположен непосредственно под деаэрационной колонкой. Пар поднимается по объему колонки, распределяясь по всему сечению, и проходит через отверстия распределительных тарелок навстречу стекающей вниз воде. При этом контакте температура тончайших струй становится близкой к температуре насыщения, а пар конденсируется. В результате этого процесса происходит эффективная деаэрация. Несконденсировавшийся пар покидает колонку через патрубок выпара, расположенный в верхней ее части. Подогретая деаэрированная вода опускается в полость бака.
Вторая ступень деаэрации, догрев воды до рабочей температуры и ее поддержание осуществляются непосредственно в деаэраторном баке. С этой целью в нижней его части установлена барботажная труба. Подаваемый в нее пар распределяется по полости трубы и сквозь барботажные отверстия вводится в воду, наполняющую объем бака.
Для защиты деаэрационной установки от разрушения на баке предусмотрены патрубки для установки дыхательного и сбросного клапана, а также переливного устройства. Установка данной арматуры обязательна. Допускается в качестве защиты от переполнения и превышения параметров по давлению устанавливать комбинированный гидрозатвор.
Также бак снабжен опорами для установки на фундамент, ревизионным люком и сливным патрубком.
Деаэрационная колонка имеет патрубки подвода ХВП воды и конденсата, также имеются отводы для установки манометра и датчика давления (импульсной трубки). В верхней части расположен патрубок отвода выпара.
| Наименование | Численное значение |
| Рабочее давление (изб.), МПа (кгс/см2 ) | 0,023 (0,23) |
| Максимально допустимое рабочее давление, МПа (кгс/см2 ) | 0,05 (0,5) |
| Температура деаэрированной воды, °C | 104 |
| Нагрев воды при номинальной производительности, °C | 10–50* |
| Диапазон производительности, м3 /ч | 1,0–150,0 |
| Удельный расход выпара на выходе из деаэратора, кг/т деаэрированной воды, не более | 2 |
| Полный назначенный срок службы, лет, не менее | 30 |
| Содержание растворенного кислорода в деаэрированной воде, мкг/кг, не более | 20 |
| Содержание свободной углекислоты в деаэрированной воде, мкг/кг, при содержании свободной углекислоты не более 20 мг/кг и бикарбонатной щелочности более 0,7 мг-экв/кг | отсутствует |
* Данные согласно ГОСТ 16860—88.
