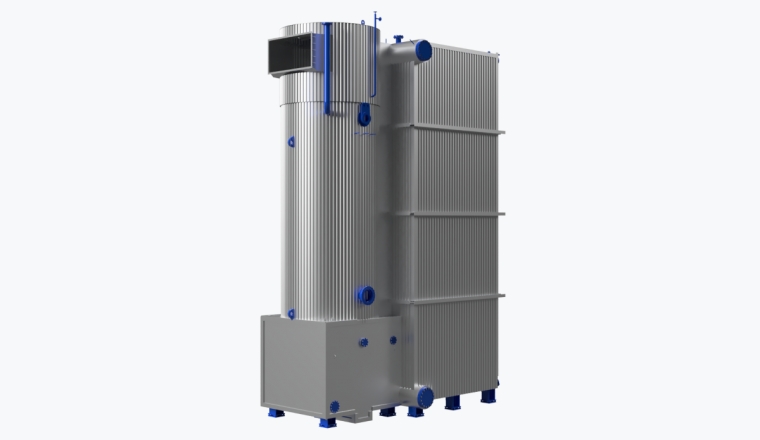

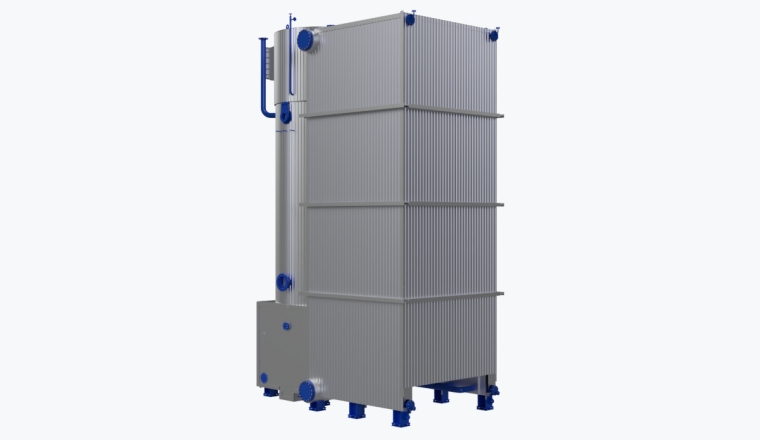

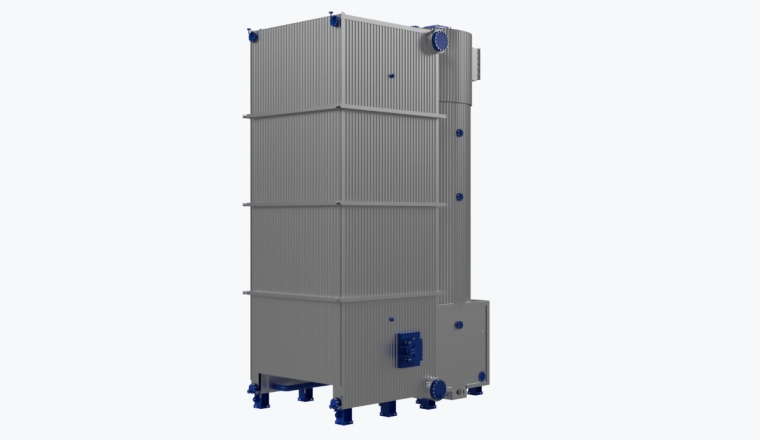

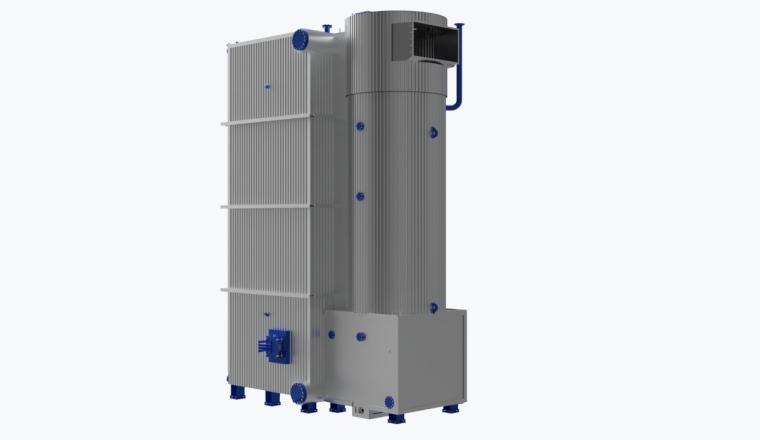

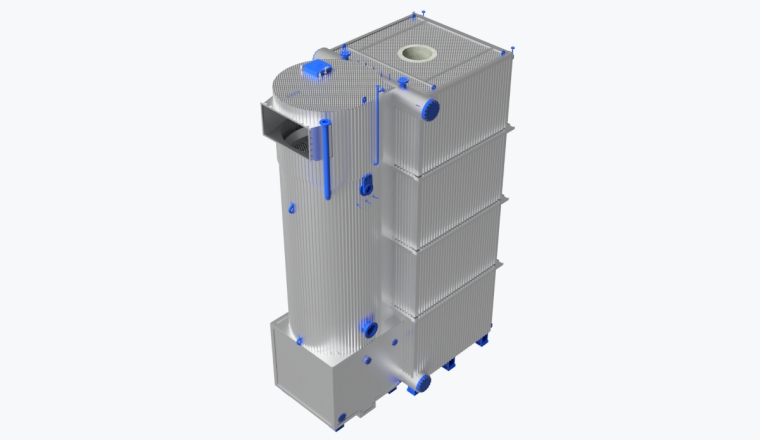

Котел водогрейный ТТ300

Водогрейные водотрубные котлы ТЕРМОТЕХНИК ТТ300 производятся серийно в диапазоне номинальной теплопроизводительности от 20 до 80 МВт с рабочим давлением воды до 1,6 МПа (16 кгс/см2 изб.) и максимальной температурой воды на выходе из котла 170 °С.

  • ≤ 80 000 кВт
  • 16 бар
  • 170 °C
  • Широкий диапазон производительности. Тепловая мощность котлов от 20 000 до 80 000 кВт.
  • Широкий выбор возможных комплектаций. В полной и частичной комплектации котлы оснащаются системами автоматического управления и контроля ЭНТРОМАТИК серии 301 или 300M, всеми необходимыми датчиками и приборами безопасности, что делает эксплуатацию котла надежной и безопасной.
  • 100% газоплотность. Все элементы котла герметичны по газовой стороне. Установка дымососа не требуется.
  • Гибкость исполнения. Возможно выбрать при заказе правое или левое исполнение, угол поворота патрубка выхода дымовых газов. Что позволит установить котел в любой котельный зал.
  • Легкое обслуживание. Котел имеет лючки для доступа к внутренним теплообменным поверхностям для их обслуживания. Газотрубный теплообменник оснащен системой распыления для возможности осуществлять химическую очистку внутренних поверхностей дымогарных труб.
  • Универсальность конструкции горелочной фурмы. Фурма котла может иметь Любую требуемую геометрию, Любой угол раскрытия, Любой диаметр амбразуры, что делает котел совместимым с Любым горелочным устройством.
  • 100% собираемость на монтаже. Абсолютно каждый котел подвергается контрольной сборке всех элементов в проектном (рабочем) положении. Для этой цели на заводе-изготовителе построен специальный цех, имеющий высоту 23,1 метра.
  • Компенсация тепловых расширений. Котел в своей конструкции имеет плавающие (скользящие) опоры, что избавляет от концентрации напряжений в узлах котла от возникающих линейных и угловых перемещений его элементов.
  • На смену старому. Можно установить котел в любую котельную, подходящую по габаритам с помощью использования переходных рам и гибкости вариаций исполнения котла.
  • Совместимость с различными типами горелочных устройств. Корректная работа с автоматическими многоступенчатыми и модулируемыми горелками.
  • Максимальные значения эксплуатационного КПД среди котлов данного класса
  • Смешанный тип конструкции сочетает в себе преимущества Водотрубных и газотрубных котлов.
  • Интенсивный конвективный теплообмен. В дымогарных трубах теплообменника установлены турбулизаторы потока дымовых газов. Турбулизаторы изготовлены из жаропрочной высоколегированной стали и имеют длительный срок службы.
  • Интенсивный лучистый теплообмен. Большая площадь поверхности стен топки, выполненная из газоплотных трубчатых панелей, эффективно воспринимает излучение факела, развернутого в объеме топочного пространства.
  • Большой объем воды. Котел имеет колоссальную аккумулирующую способность, что приводит к менее интенсивной работе горелочного устройства и как следствие большой экономии топлива.
  • Качественная теплоизоляция. Для тепловой изоляции корпуса котла применены минеральные маты с низкими значениями коэффициентов теплопроводности. Что сводит к минимуму потери энергии в окружающую среду через обшивку котла.
  • Котлоагрегат. Полная комплектация котла, включая горелочное устройство, модуль автоматики, электрические шкафы, все необходимые датчики и приборы безопасности, трубопроводную обвязку, насосный модуль. Данное решение позволяет получить полностью готовый к эксплуатации котел без дополнительных затрат на обвязку и монтаж. Что является экономически целесообразным и гарантирует правильный подбор составляющих компонентов.
  • Высококачественный листовой и трубный прокат. Для изготовления котлов ТЕРМОТЕХНИК применяются листы и трубы, произведенные ведущими Российскими металлургическими комбинатами. Все материалы проходят входной контроль на предмет соответствия физических свойств и химического состава заявленным маркам сталей, выбранным исходя из расчетов прочности для каждого типоразмера котла.
  • Многоуровневый контроль качества на всех этапах производства. Аттестованная лаборатория производит неразрушающий и визуально измерительный контроль в соответствии с требованиями карты контроля каждого изделия.
  • Обязательные гидравлические испытания. Каждое изделие подвергается гидравлическим испытаниям на завершающей стадии изготовления.
  • Максимальная автоматизация процесса изготовления. При изготовлении применяется автоматическая сварка. Рабочие центра оборудованы всем необходимым инвентарем и оснасткой, что положительно влияет на правильную собираемость изделий и качественную подготовку кромок свариваемых деталей.

Водогрейный котел ТТ300 представляет собой газоплотную комбинированную водотрубнодымогарную конструкцию, работающую с избыточным давлением продуктов горения и принудительной циркуляцией теплоносителя.

Котел проектируется и изготавливается в блочном исполнении. Конструкция котла обеспечивает полное опорожнение от воды и шлама, а также удаление воздуха из всех элементов, в которых могут образовываться воздушные пробки при заполнении и пуске.

Котлы снабжены люками обслуживания и смотровыми лючками, обеспечивающими осмотр, очистку, безопасность работ по защите от коррозии, монтаж и демонтаж разборных внутренних устройств, ремонт и контроль котлов.

Вертикальная топка котла состоит из мембранных трубных газоплотных панелей. Продукты горения из топки переходят в конвективную дымогарную часть с большим водяным объемом, также выполненную вертикально.

Дымогарные трубы оснащены турбулизаторами (при работе на газе и дизельном топливе).

Теплоноситель подается в нижнюю зону конвективной части и, пройдя через конвективную и переходную часть, поступает в газоплотные панели топки, протекает по водотрубным газоплотным панелям топки от нижнего коллектора к верхнему, где выходит из котла.

Таким образом обеспечивается эффективная противоточная циркуляция во всех частях котла. Топка и конвективная часть поставляются в готовых транспортных блоках, соединяемых между собой на месте установки.

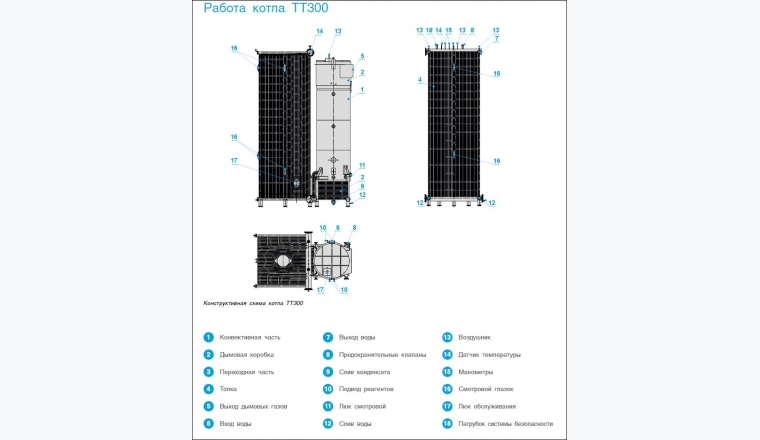

схема котла ТТ300
