Питательная система

Одной из задач проектирования паровой системы является выбор питательной системы и расчет ее элементов. Для удобства проектирования компания ЭНТРОРОС, основываясь на многолетнем опыте работы с паровыми системами, готова предложить своим партнерам решения по подбору питательных систем для паровых котлов ТЕРМОТЕХНИК ТТ200.

Для удобства проектирования компания ЭНТРОРОС, основываясь на многолетнем опыте работы с паровыми системами, готова предложить своим партнерам решения по подбору питательных систем для паровых котлов ТЕРМОТЕХНИК ТТ200.

По запросу наши специалисты произведут подбор питательной системы согласно исходным данным:

  • подбор деаэрационной установки и ее обвязки,
  • подбор модуля питательных насосов,
  • подбор регулирующего питательного модуля.

Состав питательной системы с линией рециркуляции

  • Деаэрационная установка (ETM).
  • Регулирующий модуль с разгрузочной линией (ERM-R FW).
  • Модуль питательных насосов (EPM).
  • Силовой щит управления насосами.

Питание котла осуществляется путем трехпозиционного регулирования питательным трехходовым клапаном, оснащенным разгрузочной линией. Регулировка производится на основании обратной связи от датчика уровня в котле.

При закрытии клапана на подачу питательной воды открывается разгрузочная линия, через которую производится циркуляция воды через деаэратор. Предусматривается принудительное отключение насоса при превышении допустимого времени рециркуляции.

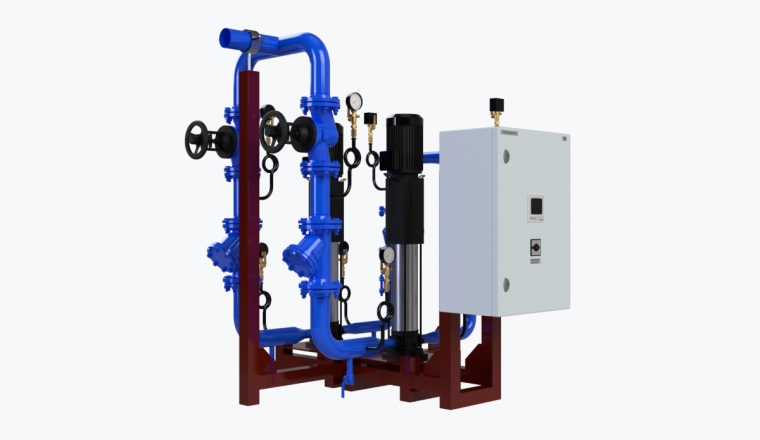

состав питательной системы с линией рециркуляции

Состав питательной системы с автоматикой частотного регулирования

  • Деаэрационная установка (ETM).
  • Регулирующий модуль (ERM FW).
  • Модуль питательных насосов (EPM).
  • Силовой щит с частотным управлением насосами.

Насосный модуль, оснащенный частотным преобразователем, поддерживает заданное давление (как правило, это рабочее + превышение) до регулирующего клапана. Управление частотой производится по ПИД-закону, реализуемому частотным преобразователем на основании обратной связи от датчика давления. Клапан подпитки осуществляет свою работу по ПИД-закону в трехпозиционном режиме на основании обратной связи от датчика уровня котла.

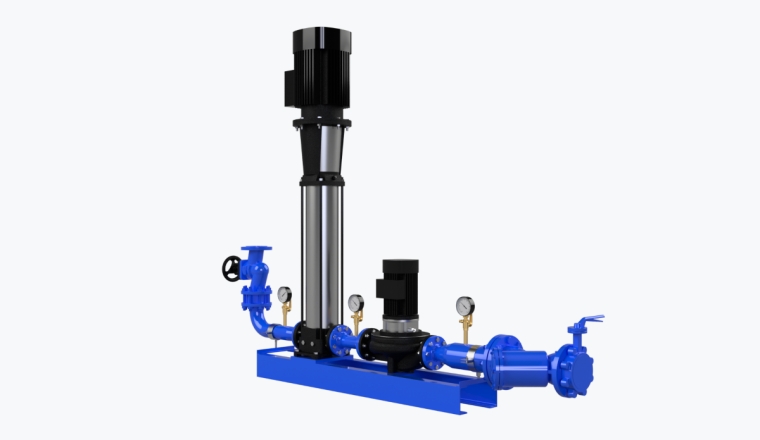

состав питательной системы с автоматикой частотного регулирования

Регулирующий модуль — основной элемент питательной системы котла. Для удобства проектирования регулирующие модули подобраны индивидуально для каждого парового котла.

Регулирующий модуль состоит из следующих основных элементов:

  • регулирующий клапан;
  • запорная арматура;
  • фильтр.

Наибольшая эффективность работы питательной системы достигается при совместном использовании двух предварительно согласованных между собой систем, состоящих из регулирующего модуля (ERM) и модуля питательных насосов (EPM).

Достоинства:

  • повышение эффективности экономайзера парового котла;
  • обеспечение подачи минимального количества воды, необходимого для охлаждения питательных насосов;
  • постоянный уровень воды в котле;
  • уменьшение количества включений насосов.

регулирующий модуль ERM

Регулирующий модуль имеет следующую маркировку

маркировка регулирующего модуля

Питательные устройства должны выбираться специализированной организацией по проектированию котельных в целях обеспечения надежной и безопасной эксплуатации котла во всех режимах, включая аварийные остановки.

Напор, создаваемый насосом, должен обеспечивать питание котла водой при рабочем давлении за котлом с учетом гидростатической высоты и потерь давления в тракте котла, регулирующем устройстве и в тракте питательной воды.

Подача питательных устройств должна определяться по номинальной паропроизводительности котлов с учетом расхода воды на непрерывную или периодическую продувку и возможности потери воды или пара.

Следует обеспечить автоматическую схему питания котла.

Для подачи питательной воды от деаэратора в котел рекомендуется использовать насосный модуль EPM производства компании ЭНТРОРОС. Данные модули специально разработаны для использования в питательных системах паровых котлов ТТ200.

Расход воды через котел определяется расходом пара, т. е. паропроизводительностью котла при заданной температуре питательной воды и давлении пара на выходе с учетом непрерывной продувки и возможных потерь воды и пара.

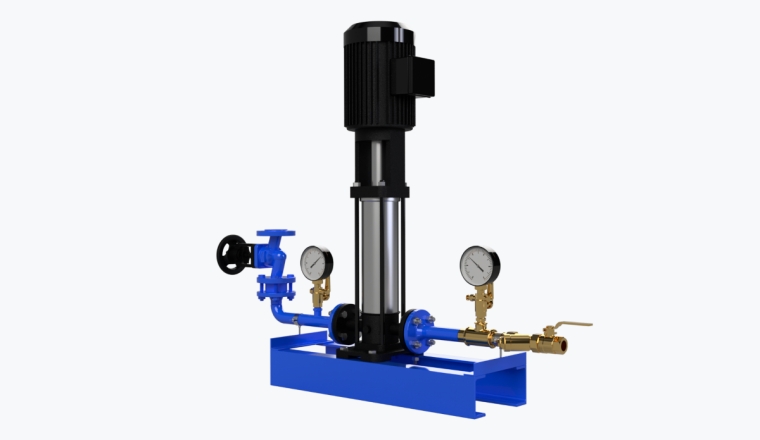

насосный модуль питательной системы парового котла
