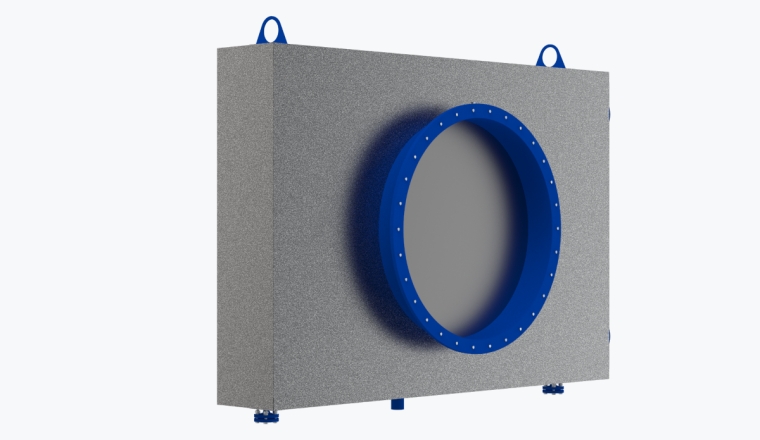

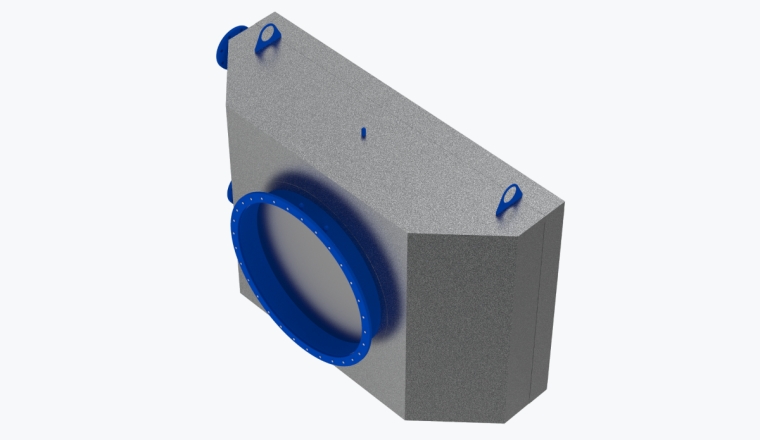

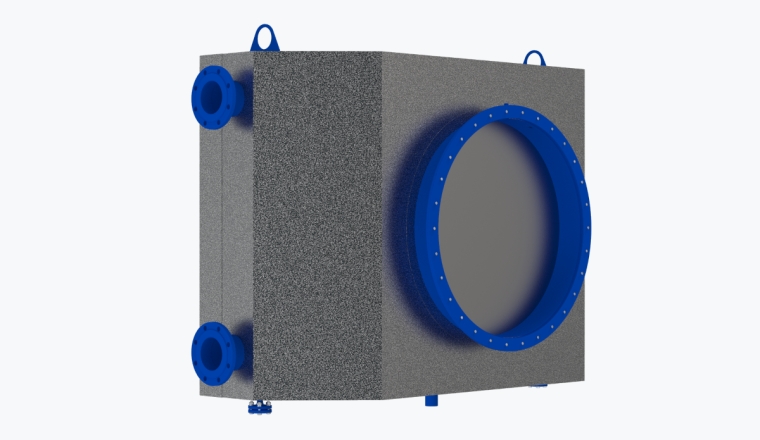

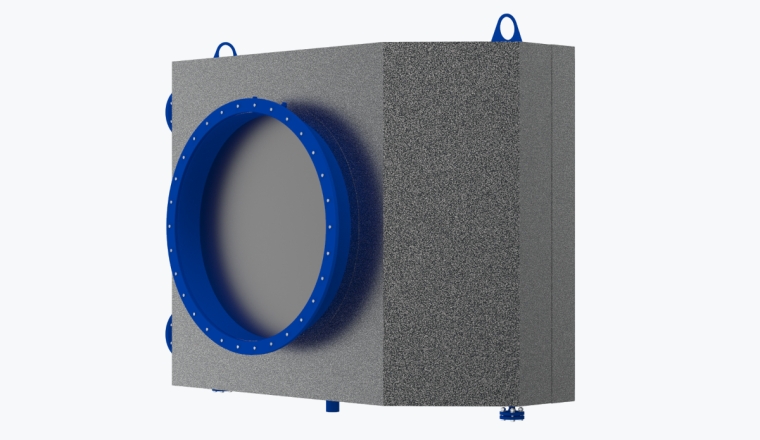

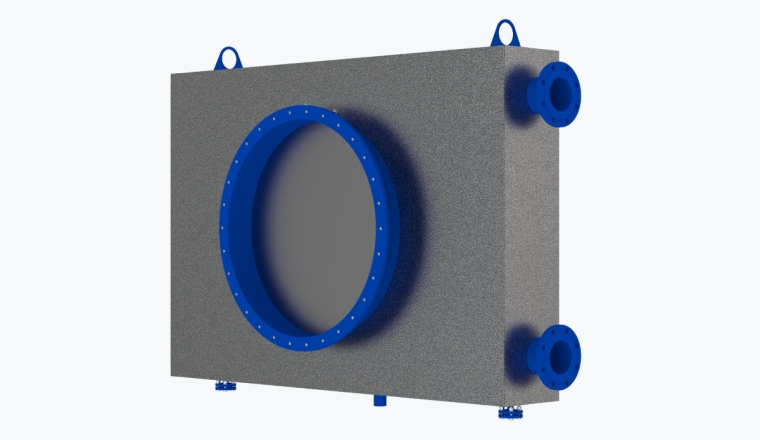

Теплообменник

Теплообменник дымовых газов предназначен для сбережения энергии посредством снижения температуры дымовых газов, нагревая при этом обратную котловую воду. При соблюдении всех правил эксплуатации прирост КПД составляет до 5%. Это значительно сократит время окупаемости отопительного оборудования и снизит затраты на топливо.

  • Возможность повышения КПД в большей степени зависит от температуры обратной воды. Поэтому рекомендуем применять такие схемы котельных, в которых достигается максимальное охлаждение экономайзера.
  • Подобрать необходимую модель теплообменника возможно только после получения детальных данных о проектируемой системе: расход через теплообменник, температура воды, схема подключения. После этого можно будет определить эксплуатационные и конструктивные параметры теплообменника.
  • Конструкция теплообменника допускает работу в конденсатном режиме.
  • В ходе эксплуатации, при работе горелки необходимо обеспечить гарантированный расход воды через теплообменник дымовых газов.
габаритные размеры теплообменника
Назначение Обозначение 3,5 МВт 5МВт 6,5 МВт 8 МВт 10 МВт 12 МВт 15 МВт 20 МВт
Вход воды, Ду а 150 150 150 150 150 150 150 150
Выход воды, Ду б 150 150 150 150 150 150 150 150
Вход газов, Ду в - 985х927 1393х1045 - 1096х1433 1096х1433 - -
Выход газов, Ду г 500 950 600 800 900 900 1000 1000
Слив конденсата, Ду д G2-B G2-B G2-B G2-B G2-B G2-B G2-B G2-B
Штуцер под датчик t газов, Ду е G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B
Штуцер под датчик тягонапоромера, Ду ж G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B
Штуцер под датчик t газов, Ду и G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B G 1/2-B
Дренаж, Ду к 20 20 20 20 20 20 20 20
Длина, мм L 1254 1461 1659 1699 1699 1699 2029 2029
Расстояние, мм L1 1138 1138 1543 1583 1583 1583 1913 1913
Расстояние, мм L2 852 852 1055 1074,5 1074,5 1074,5 1239,5 1239,5
Расстояние, мм L3 1078 1078 1483 1523 1523 1523 1853 1853
Расстояние, мм L4 1090 1090 1495 1535 1535 1535 1865 1865
Высота, мм H 962 1027 1145 1196 1196 1196 1412 1412
Расстояние, мм H1 654 737 855 888 888 888 1122 1122
Расстояние, мм H2 - 927 1045 1096 1096 1096 1312 1312
Расстояние, мм H3 854 937 1055 1088 1088 1088 1322 1322
Расстояние, мм H4 1034 1117 1235 1268 1296 1296 1502 1502
Расстояние, мм H5 310 310 310 310 310 310 310 310
Расстояние, мм H6 326 359 418 443 443 443 538,5 538,5
Расстояние, мм H7 678 761 688 717 708 708 781 781
Расстояние, мм H8 723 804 723 752 743 743 816 816
Ширина, мм B 1581 1600 2005 2026 2028 2028 2375 2375
Расстояние, мм B1 1314 1495 1900 1759 1759 1759 2270 2270
Диаметр, мм D2 534 686 840 840 940 940 1069 1069
Диаметр, мм D3 564 716 880 880 970 970 1129 1129
Диаметр, мм D4 500 650 800 800 900 900 998 998
Диаметр, мм D5 508 658 808 808 908 908 1006 1006
Масса, кг - 367 400 513 530 527 527 518 518
