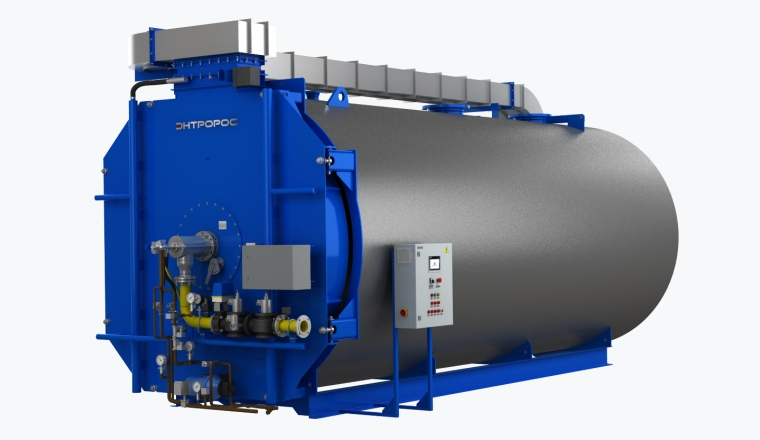

Котел со встроенной горелкой ТМ и ТМК
Котел ТЕРМОТЕХНИК тип ТМ (ТМК) трехходовой водогрейный газотрубный котел с интегрированными в его конструкцию механизмами и устройствами, оснащенный оборудованием безопасности и системой автоматики для управления процессами горения, выработки тепловой энергии заданной мощности, регулирования величины температуры внутрикотлового теплоносителя.
Для всех котлов ТЕРМОТЕХНИК типа ТМ или ТМК в заводских условиях выполняется контрольная сборка и проверка работоспособности всех систем и устройств в «холостую» без подачи топлива.
| ≤ 20000 кВт |
6 бар |
115 °C |
| 10 бар |
115 °C |
|
| 8,5 бар |
140 °C |
|
| ≤ 16500 кВт |
10 бар |
150 °C |
Комплект поставки может быть согласован на стадии проектирования или при размещении заказа:
- Жаротрубный котел со встроенным горелочным устройством, включая воздушный шибер;
- Газовый клапанный блок, включая газовую заслонку, линию запального газа;
- Система автоматики управления и безопасности;
- Щит электропитания;
- Напорный вентилятор;
- Напорный воздуховод;
- Блок жидкого топлива, включая топливный насос (для котлов ТЕРМОТЕХНИК тип ТМК);
- Линия запального газа (для котлов ТЕРМОТЕХНИК тип ТМК);
- Шумоглушитель вентилятора (опция).
-
Система автоматики управления и безопасности включает в себя управляющий контрольный блок BBCS-100 с системой управления котлом и менеджером горения, содержащий все необходимые управляющие сигналы и блокировки для надежной работы оборудования. Система оснащена датчиком контроля пламени, сервоприводами воздушной заслонки и регулирующего клапана подачи топлива, датчиками безопасности по минимальному и максимальному давлению топлива, датчиком контроля подачи воздуха, датчиками максимального и минимального давления котла, датчиками перегрева котла, а также датчиками температуры на подающем трубопроводе котла для поддержания необходимой температуры, датчиками температуры обратного трубопровода котла и системой защиты от холодной воды в обратном трубопроводе.
-
