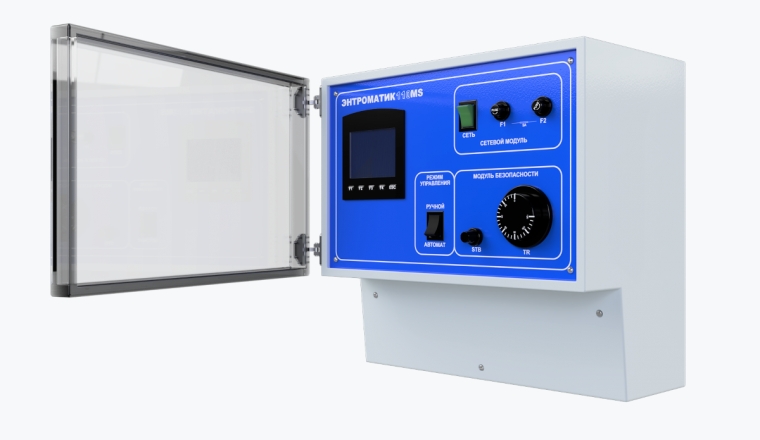

Управление водогрейными котлами (ЭНТРОМАТИК 110МS)

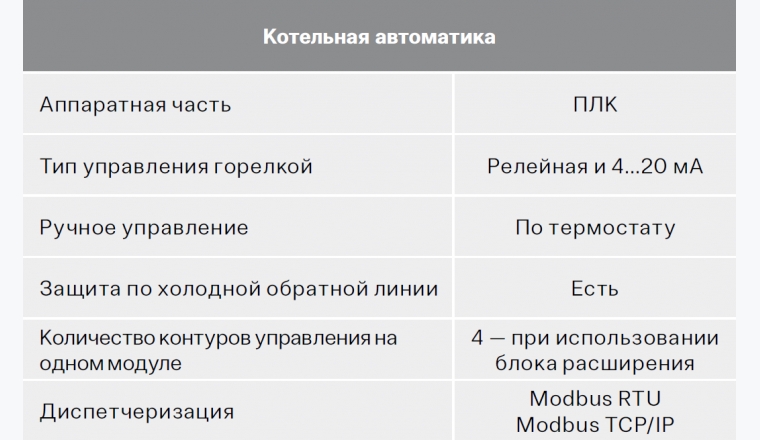

Система управления ЭНТРОМАТИК 110МS создана для решения всех вопросов регулирования работы котельной установки:

• с одним или несколькими напольными отопительными котлами (до пяти котлов);
• с одноступенчатой, двухступенчатой и модулируемой горелками (релейными контактами «Больше» / «Меньше» или сигналом 4...20 мА), работающими на жидком топливе, газе, или с горелкой комбинированного исполнения;
• управление циркуляционным насосом и трехходовым смесительным клапаном для поддержания температуры обратного потока воды в котле;
• для защиты котла при возникновении критических значений температуры:

1. Отключение горелки при максимальной температуре в котле.

2. Отключение горелки (цепь безопасности) по предельным значениям технологических параметров, согласно нормативной документации.

3. Настраиваемое ограничение температуры в котле.

4. Поддержание постоянной температуры на выходе котла.

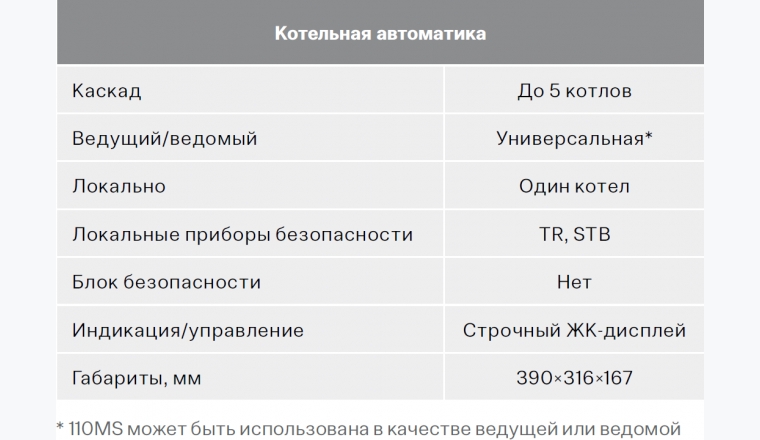

Система управления ЭНТРОМАТИК 110МS обеспечивает последовательное (каскадное) регулирование многокотловой котельной установки в зависимости от изменения общей температуры прямого потока всех котлов, которая настраивается на постоянное номинальное значение или ориентирована на изменение температуры наружного воздуха. ЭНТРОМАТИК 110МS обеспечивает работу с диспетчерским пунктом любого уровня через интерфейс RS 232/485 по протоколу Modbus RTU и интерфейс Ethernet по протоколу Modbus TCP/IP. Для расширения функциональных возможностей системы предусматривается подключение блока расширения 110БР, с помощью которого система может управлять дополнительно четырьмя независимыми контурами (по отопительной кривой или жестко заданной уставке).
