ЭНТРОМАТИК 120MS

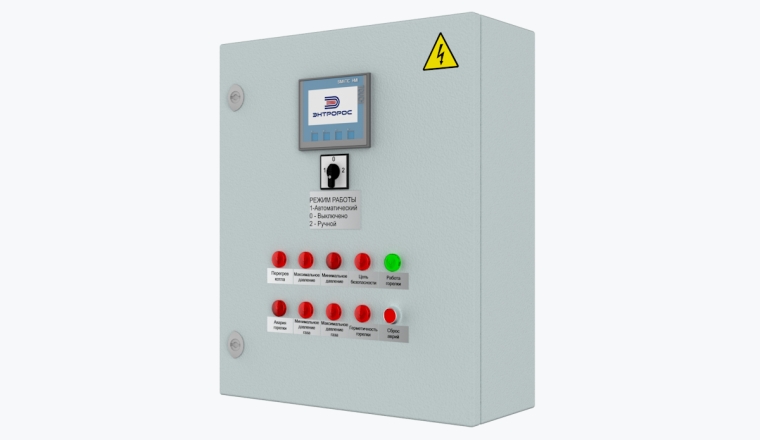

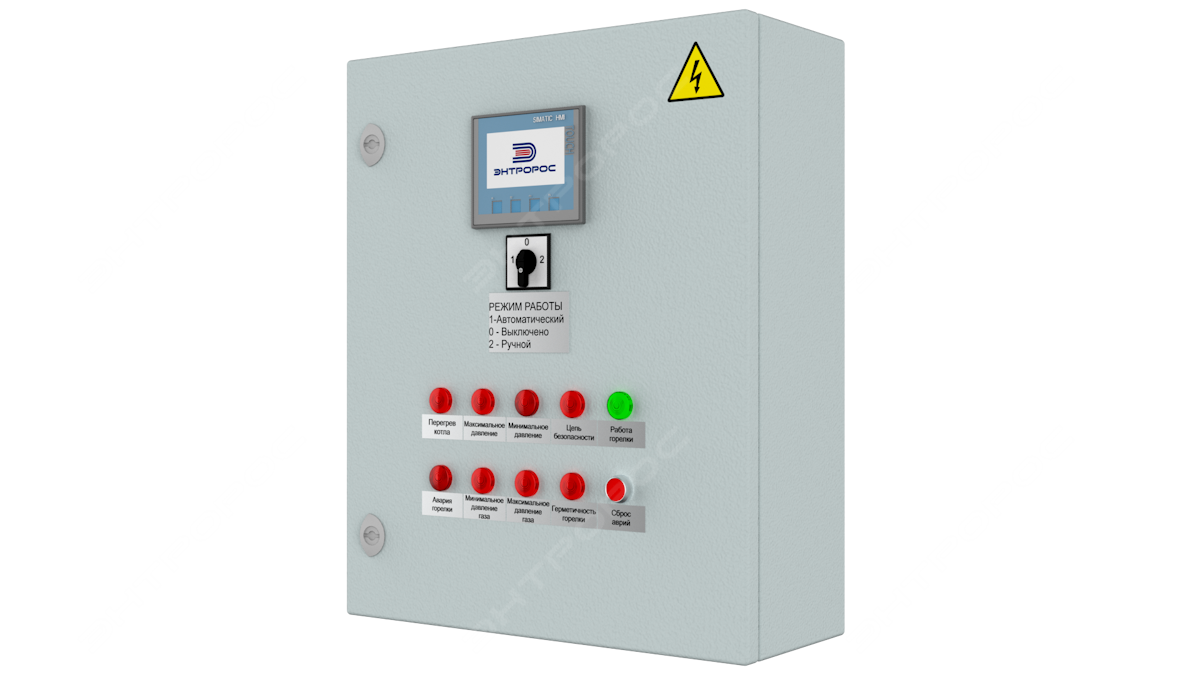

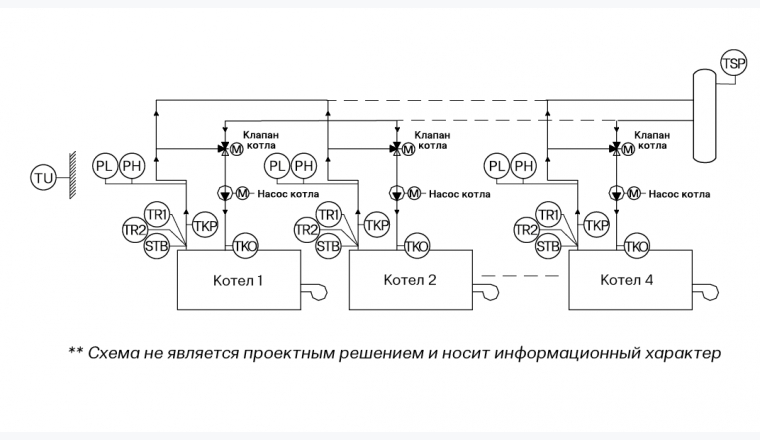

Система управления ЭНТРОМАТИК 120МS, предназначена для управления котлом, а также для защиты котла при возникновении критических значений давления (при установке дополнительных реле давления) и температуры (при установке модулей ТР120 или ТР160). ЭНТРОМАТИК 120MS обеспечивает последовательное (каскадное) регулирование многокотловой котельной установки до 4-х котлов, в зависимости от изменения общей температуры прямого потока всех котлов. Для управления отопительными контурами и/или контуром ГВС дополнительно необходимо установить ЭНТРОМАТИК 121 или 122.

Заказать

Руководство по эксплуатации

Котельная автоматика

Каскад	4 котла, погодозависимое регулирование
Индикация/визуализация	HMI панель 4 дюйма
Защита по температуре	Подключение блока термостатов ТР120, ТТ160
Применение	Водогрейные котлы ТТ100
Диспетчеризация	Modbus TCP
Габариты	500x600x200

Описание

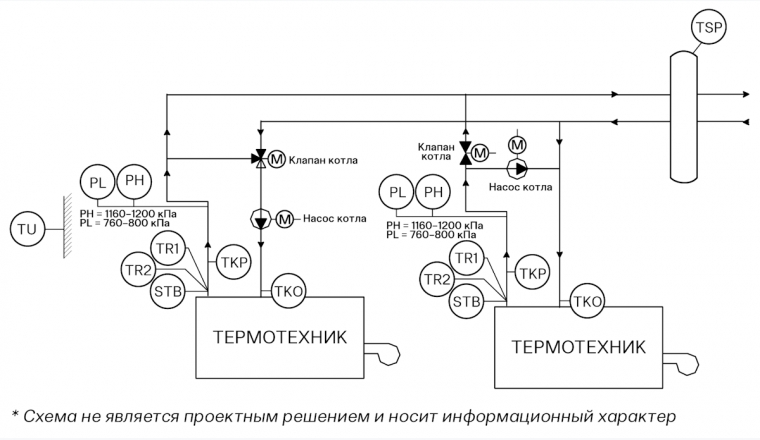

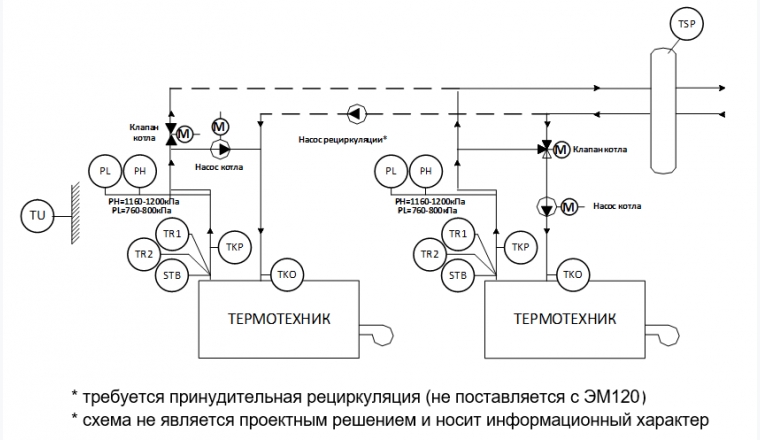

Система автоматики построена в едином исполнении и включает в себя все возможные варианты построения схемы котлоагрегата в зависимости от мощности и заказных характеристик.

ЭНТРОМАТИК 120MS является программно-аппаратным комплексом, который построен на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля, S7-1214.

В ПЛК установлено прикладное программное обеспечение разработанное ООО ЭНТРОРОС.
Прикладное ПО обеспечивает сбор и обработку всех данных, заведенных в ПЛК, на основе которых построены алгоритмы работы котлоагрегата.

Основными задачами
ЭНТРОМАТИК 120MS являются:

контроль и управление исполнительными механизмами котлоагрегата;
визуализация технологических процессов с помощью устройств ввода/вывода информации;
контроль и поддержание заданной температуры в водогрейном контуре;
обработка, систематизация и ведение журнала технологической информации.

Для реализации данных задач в ЭНТРОМАТИК 120MS предусмотрено:

управление запорным клапаном котла по алгоритмам, с параметрами заданными оператором;
поддержание температуры водогрейного контура с помощью модулируемой горелки по программе регулирования, с параметрами заданными оператором;
управление подпиточными котловыми насосами в соответствии с алгоритмом защиты котлоагрегата;
управление котловыми и сетевыми насосами в соответствии с алгоритмом рабочего режима котлоагрегата;
визуализация и отображение процессов регулирования с помощью HMI-интерфейсов с выводом параметров на панель оператора и на уровень диспетчерского управления;
регулирование температуры стратегии при режиме работы в каскаде котлов.
