Системы управления для котлов большой мощности (ЭНТРОМАТИК 300M, 301)

Для обеспечения автоматического управления работой котельной установки, в состав которой входят водогрейные котлы ТЕРМОТЕХНИК ТТ300, используются системы управления ЭНТРОМАТИК 300М, ЭНТРОМАТИК 301 и дополнительный щит для сбора данных ЭНТРОМАТИК 300М.ЩД (опция), разработанные специально для этих котлов.

Система реализована на базе программируемого логического контроллера (ПЛК) семейства Siemens S7 ET200S (SP), что позволяет ей быть максимально функциональной, легко интегрируемой в системы управления (СУ) крупных промышленных объектов. Данная система соответствует всем современным требованиям по надежности и отказоустойчивости при работе на объектах с неблагоприятными условиями эксплуатации оборудования.

  • Описание

Для обеспечения автоматического управления работой котельной установки, в состав которой входят водогрейные котлы ТЕРМОТЕХНИК ТТ300, используются системы управления ЭНТРОМАТИК 300М, ЭНТРОМАТИК 301 и дополнительный щит для сбора данных ЭНТРОМАТИК 300М.ЩД (опция), разработанные специально для этих котлов.

Система реализована на базе программируемого логического контроллера (ПЛК) семейства Siemens S7 ET200S (SP), что позволяет ей быть максимально функциональной, легко интегрируемой в системы управления (СУ) крупных промышленных объектов. Данная система соответствует всем современным
требованиям по надежности и отказоустойчивости при работе на объектах с неблагоприятными условиями эксплуатации оборудования.

СУ строится на основе модульной компоновки архитектуры и состоит из следующих основных модулей:

  • ЭНТРОМАТИК 300М;
  • ЭНТРОМАТИК 301;
  • ЭНТРОМАТИК 300М.ЩД

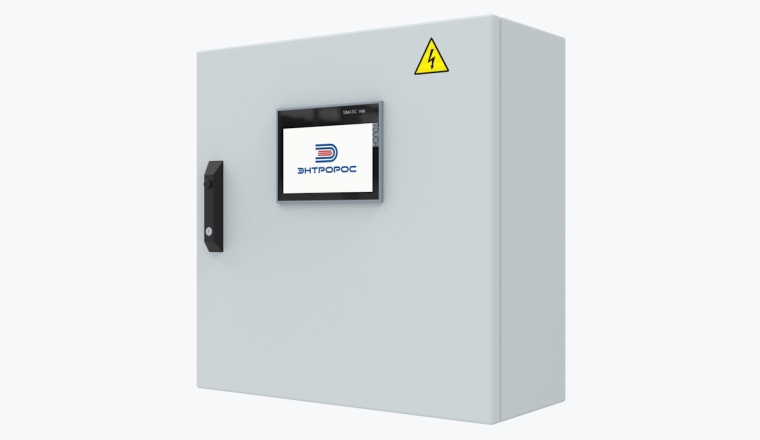

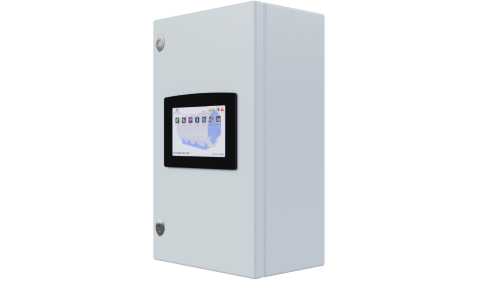

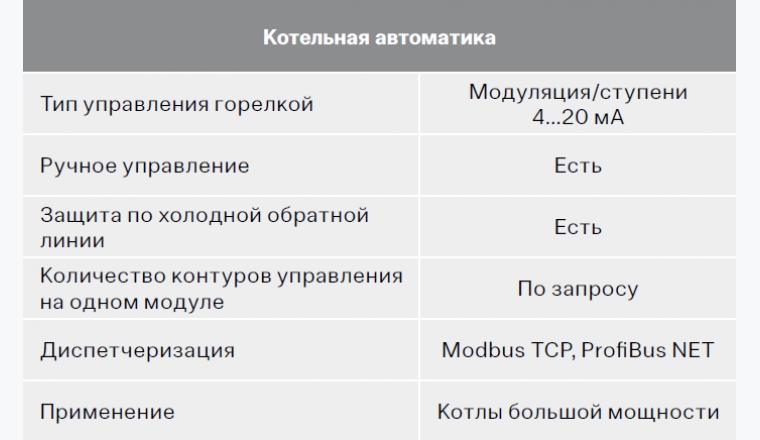

ЭНТРОМАТИК 300М — СУ в составе ПЛК и ЖК-дисплея, предназначенная для управления каскадом котельных установок (до 8 шт.). Алгоритмы и режимы работы СУ представлены в инструкции по эксплуатации (РЭ ЭНТРОМАТИК 300М). СУ обеспечивает мониторинг состояния и управления подключенными котлоагрегатами и цеховыми (общекотельными) системами. На ЖК-дисплее отображаются технологическая информация по подключенным параметрам, журналы событий и аварий, также с помощью функций дисплея оператор может вводить и настраивать параметры для работы всех подключенных подсистем, что обеспечивает удобство настройки и диагностики СУ в целом. При наличии в составе общей СУ модуля расширения ЭНТРОМАТИК 300М.ЩД исполняет роль СУ каскадом, а также роль СУ периферийным оборудованием котельной.

ЭНТРОМАТИК 300М.ЩД — модуль расширения для ЭНТРОМАТИК 300М, служащий для подключения общекотельного оборудования (до 800 дискретных и аналоговых сигналов). Модуль подключается к ЭНТРОМАТИК 300М, в которой конфигурируется соответствующее задачам управления программное обеспечение (ПО). Для корректной конфигурации системы необходимо заполнять опросный лист.

Сети связи и диспетчеризация

Все элементы СУ объединяются в одну сеть по технологии Ethernet с протоколом передачи данных ProfiNet на базе стека протоколов TCP/IP — с топологией «Звезда», что обеспечивает удобное администрирование всей системы.

Каждый элемент системы имеет одинаковый интерфейс Ethernet, что позволяет объединить все элементы системы в единый комплекс с серверами сбора (визуализации) и архивирования информации с последующим выводом на АРМ
операторов с использованием различных SCADA-систем, поддерживающих используемые протоколы связи.

В качестве SCADA — системы сбора, визуализации и архивирования данных рекомендуется применять систему Simatic WinCC 7.4, позволяющую обеспечить диспетчеризацию высокого уровня для необходимого количества рабочих мест.

Используемые протоколы сбора и обмена данными:

  • ЭНТРОМАТИК 300М — ProfiNet TCP;
  • ЭНТРОМАТИК 300М.ЩД — ProfiNet TCP;
  • ЭНТРОМАТИК 301 — ProfiNet TCP;
  • периферийное оборудование (частотные
  • преобразователи, узлы учета и т. д.) — Modbus TCP.

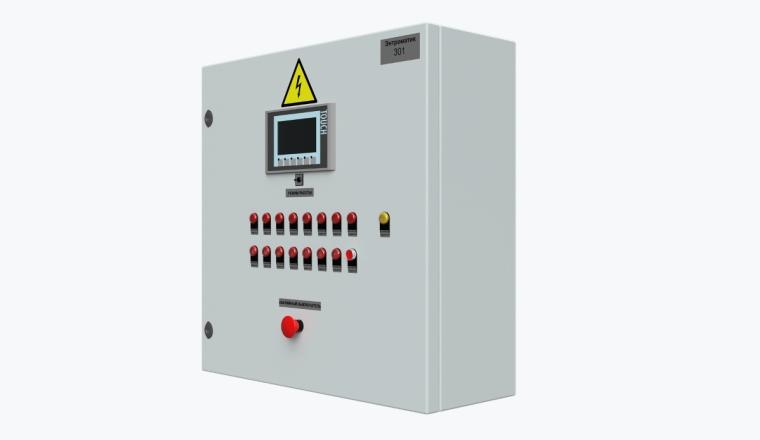

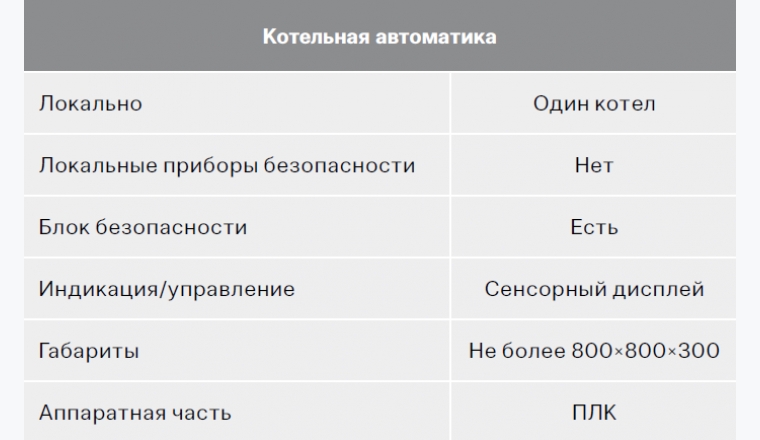

ЭНТРОМАТИК 301

Назначение: СУ в составе ПЛК и ЖК-дисплея, предназначенная для управления котлоагрегатом, с выполнением функции поддержания температуры теплоносителя на прямой котла, а также с функцией работы в составе каскада котлоагрегатов ТТ300. СУ обеспечивает мониторинг состояния и управления подключенными исполнительными механизмами (ИМ). На ЖК-дисплее отображаются вся технологическая информация, журналы событий и аварий, также с помощью функций дисплея оператор может вводить и настраивать параметры для работы всех ИМ, что обеспечивает удобство настройки и диагностики СУ в целом.

Котлоагрегат поставляется в составе:

  • котла;
  • горелки;
  • исполнительных механизмов котла по защите от холодной обратной линии;
  • подмешивающих и циркуляционных насосов.

Группа безопасности СУ ЭНТРОМАТИК 301 по защите котла включает в себя:

  • защиту по превышению температуры (предупредительный термостат TR);
  • защиту по превышению температуры (аварийный термостат STB);
  • защиту по минимальному давлению теплоносителя в котле;
  • защиту по максимальному давлению теплоносителя в котле;
  • защиту по минимальному уровню теплоносителя в котле;
  • защиту по минимальному расходу теплоносителя через котел.

Система управления ЭНТРОМАТИК 301 устанавливается на каждый котел.
