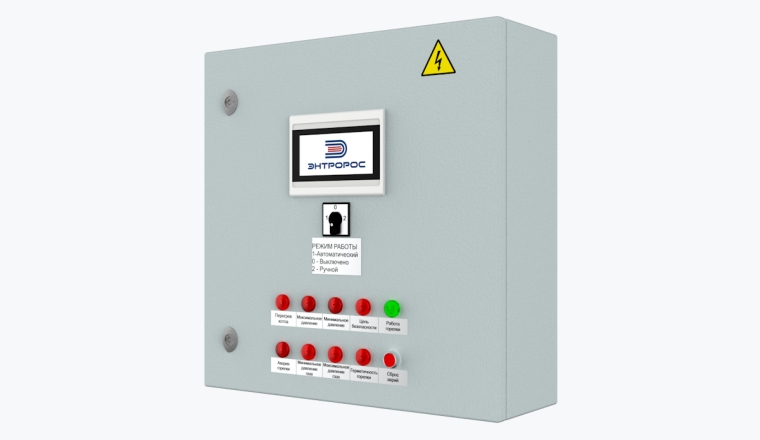

ЭНТРОМАТИК 120.02MS

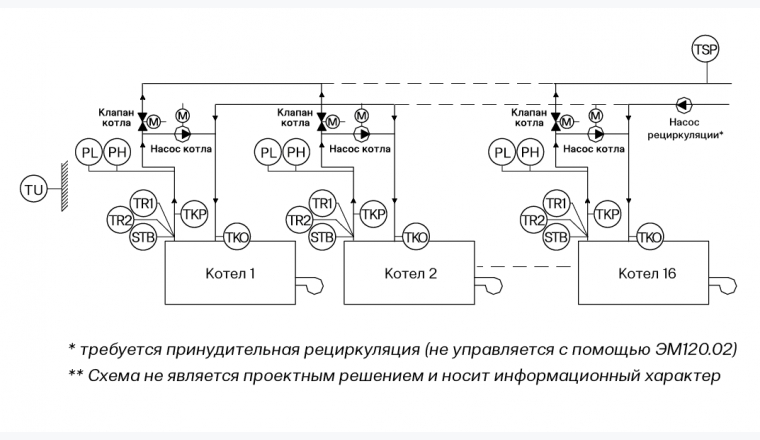

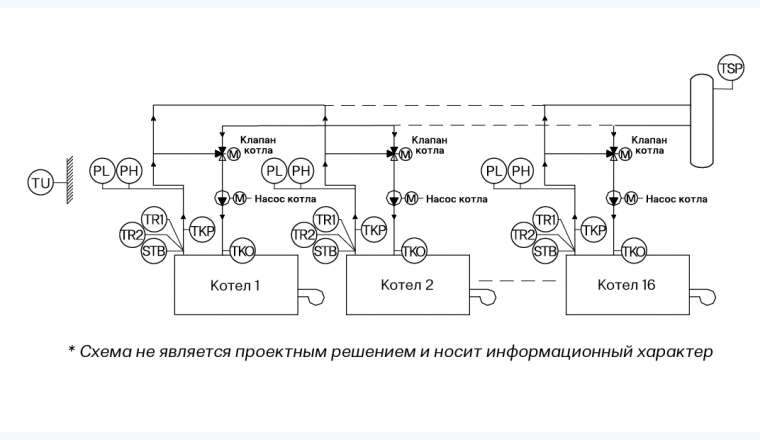

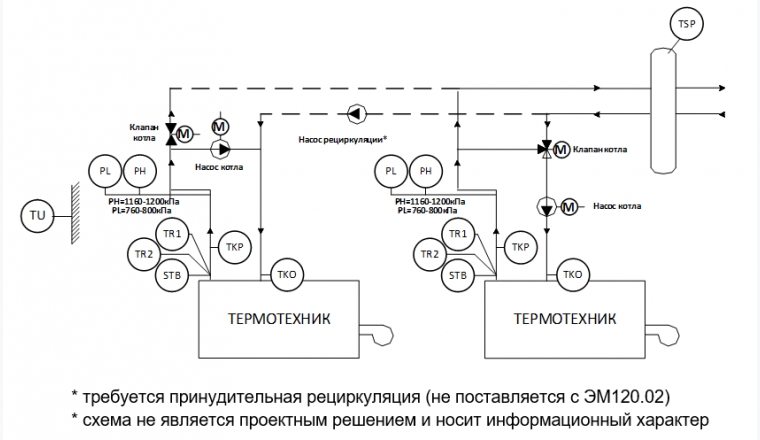

Система управления ЭНТРОМАТИК 120.02МS, предназначена для управления котлом, а также для защиты котла при возникновении критических значений давления (при установке дополнительных реле давления) и температуры (при установке модулей ТР120 или ТР160). ЭНТРОМАТИК 120.02MS обеспечивает последовательное (каскадное) регулирование многокотловой котельной установки до 16-х котлов, в зависимости от изменения общей температуры прямого потока всех котлов. ЭНТРОМАТИК 120.02MS может управлять контурами отопления и ГВС.

Руководство по эксплуатации

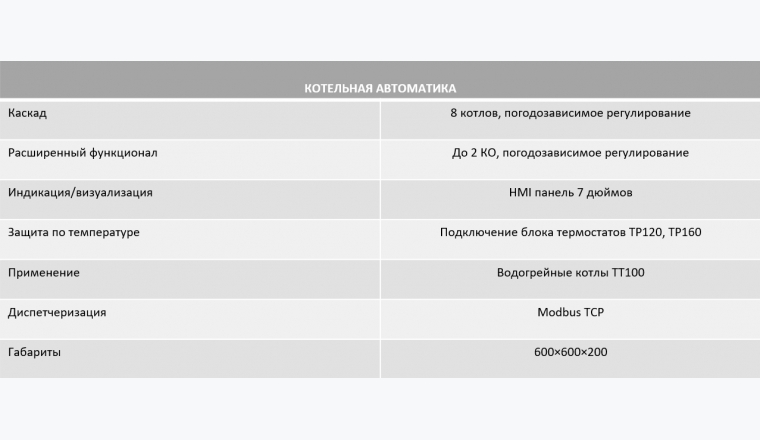

Котельная автоматика

Каскад	16 котлов, погодозависимое регулирование
Расширенный функционал	До 2 КО, погодозависимое регулирование, ГВС, подпитка;
Индикация/визуализация	HMI панель 7 дюймов
Защита по температуре	Подключение блока термостатов ТР120, ТТ160
Применение	Водогрейные котлы ТТ100
Диспетчеризация	Modbus TCP
Габариты	600x600x200

Описание

Система автоматики построена в едином исполнении и включает в себя все возможные варианты построения схемы КА в зависимости от мощности и заказных характеристик, разделение функций управления исполнительными механизмами (ИМ) реализуется на базе релейной логики на уровни ЩР2 (щита котлоагрегата).

ЭНТРОМАТИК 120.02MS является программно-аппаратным комплексом, который построен на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля, СПК107 производства ОВЕН.

В ПЛК установлено прикладное программное обеспечение (ПО) разработанное ООО ЭНТРОРОС, которое обеспечивает сбор и обработку всех данных заведенных в ПЛК, на основе которых построены алгоритмы работы котлоагрегата и контуров отопления (КО).

Функциональность ПО основано на принципе выработки управляющего воздействия, как реакции на события, приводящие к изменению состояния технологического процесса (ТП).

Основными задачами
ЭНТРОМАТИК 120.02MS являются:

контроль и управление ИМ котлоагрегата;
управление 2 КО или 1 КО и 1 контуром ГВС или 1 контуром подпитки или сетевыми насосами;
визуализация ТП с помощью устройств ввода/ вывода информации;
контроль и поддержание заданной температуры в водогрейном контуре;
обработка, систематизация и ведение журнала технологической информации.

Для реализации данных задач в ЭНТРОМАТИК 120.02MS предусмотрено:

управление запорным клапаном котла по алгоритмам управления, с параметрами, заданными оператором;
поддержание температуры водогрейного контура котлоагрегата с помощью горелки по программе регулирования, с параметрами, заданными оператором;
управление подпиточными котловыми насосами в соответствии алгоритмом защиты котлоагрегата;
управление котловыми насосами в соответствии алгоритмом рабочего режима КА;
управление сетевыми насосами, с параметрами, заданными оператором;
визуализация и отображение процессов регулирования с выводом параметров на панель оператора и на уровень диспетчерского управления;
реализация регулирования температуры стратегии в водогрейном контуре при режиме работы в каскаде котлов.
