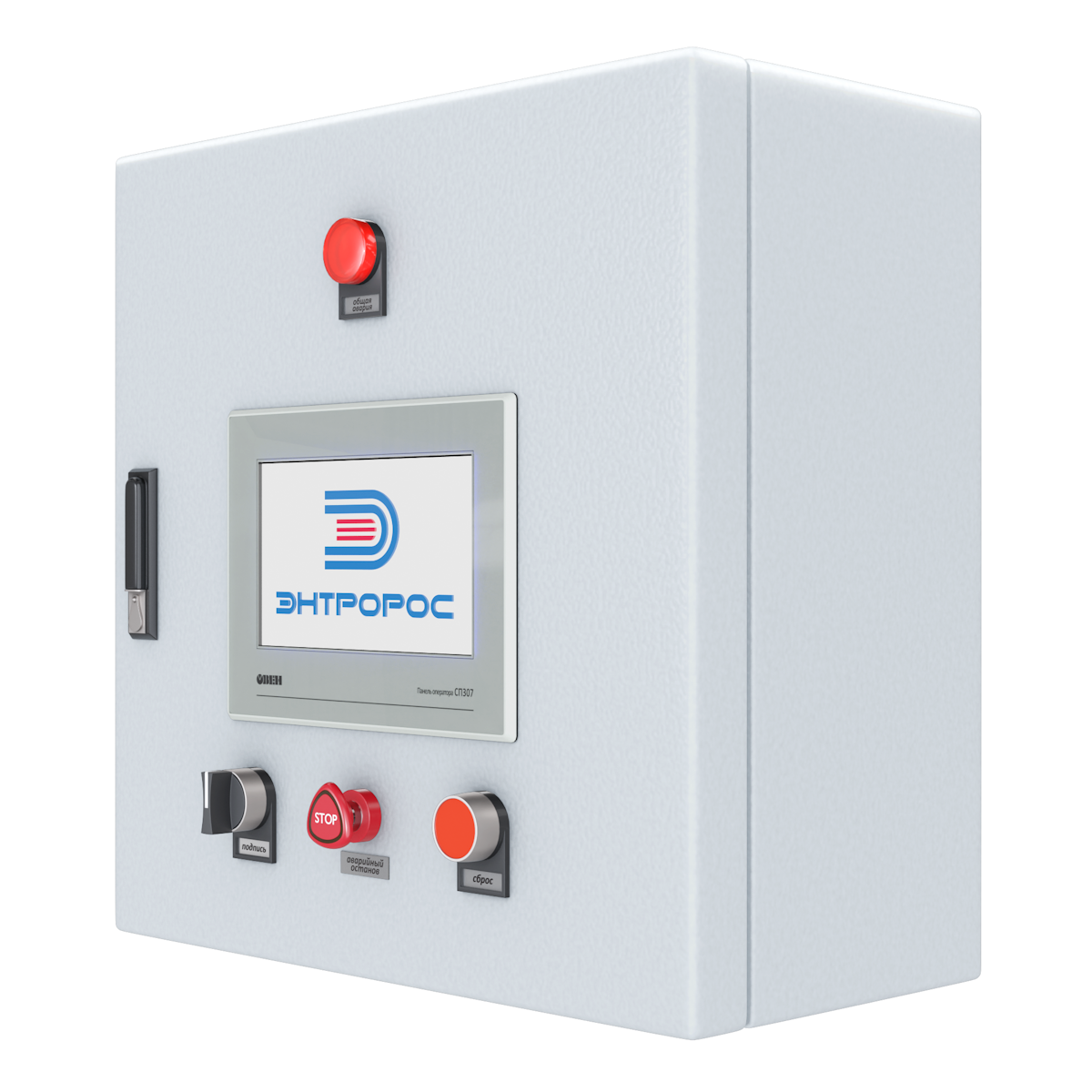

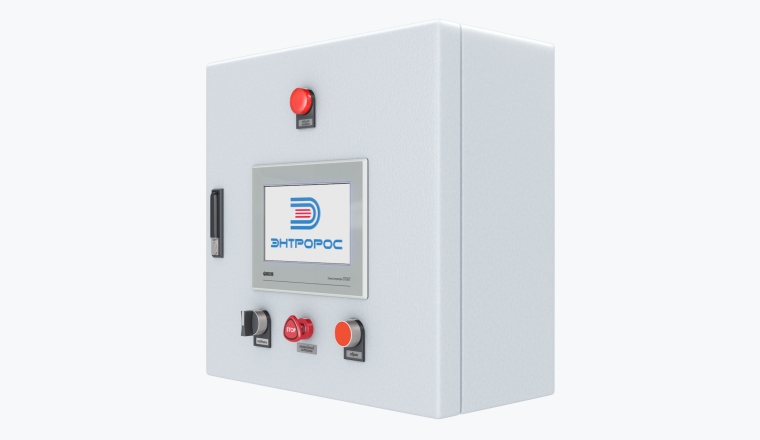

ЭНТРОМАТИК 130.02

Система управления ЭНТРОМАТИК 130.02 предназначена для погодозависимого каскадного управления системой до четырех водогрейных котлов, управления подпиткой и сетевыми насосами. Управляет котловой автоматикой ЭМ130.01 и автоматикой ЭНТРОМАТИК 130.03 управления контурами.

Алгоритм прибора обеспечивает:

погодозависимое поддержание заданной температуры подачи в общем трубопроводе;
контроль давления подачи в общем трубопроводе;
контроль состояния котлов и равномерное распределение наработки между ними;

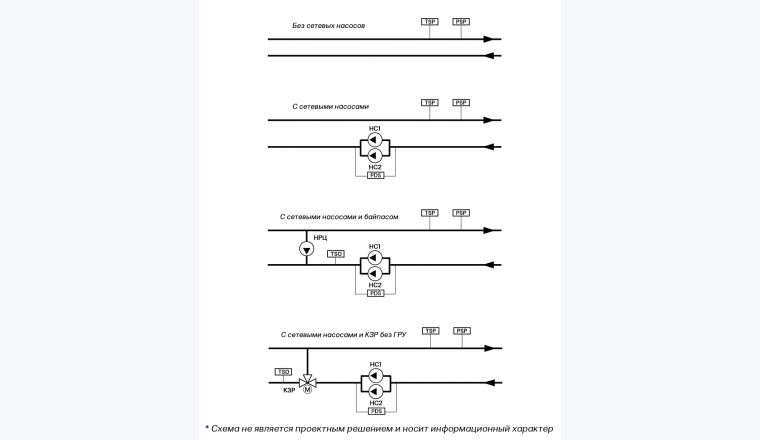

управление сетевыми насосами;
регулирование температуры обратного теплоносителя на группу котлов;
управление подпиткой в общем коллекторе;
управление ГВС и отоплением при подключении автоматики ЭНТРОМАТИК 130.03, но не более двух.

Информация о контроллере Руководство по эксплуатации

Котельная автоматика

Каскад	До 4 водогрейных котлов
Индикация/визуализация	Текстовый монохромный ЖКИ 2 х 16 символов
Применение	Камкадное управление в составе Энтроиатик 130.1
Диспетчеризация	Modbus RTU, Modbus TCP/IP
Габариты	400x400x200

Описание

Система управления ЭНТРОМАТИК 130.02 предназначен для погодозависимого каскадного управления системой от двух до четырех водогрейных котлов, с ротацией, контролем их аварий и вводом резерва, управления подпиткой и сетевыми насосами.

ЭНТРОМАТИК 130.02 является программно-аппаратным комплексом, который построен на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля, КТР121.24.02.41 с предустановленным программным обеспечением

Основными задачами
ЭНТРОМАТИК 130.02 являются:

контроль и управление ИМ;
визуализация ТП с помощью устройств ввода/ вывода информации;
контроль и поддержание заданной температуры в сетевом контуре;
обработка, систематизация и ведение журнала технологической информации.

Для реализации данных задач в ЭНТРОМАТИК 130.02 предусмотрено:

погодозависимое регулирование по графику уставки;
управление циркуляционным насосом или трехходовым смесительным клапаном для поддержания температуры обратного потока воды сети;
управление отопительными контурами, работающими по программе и в соответствии с сигналами, поступающими от технологических датчиков и датчика температуры наружного воздуха и контуром ГВС;
последовательное (каскадное) регулирование котельной установки, имеющей от двух до четырех котлов, в зависимости от изменения общей температуры прямого потока всех котлов, которая настраивается на постоянное номинальное значение или ориентирована на изменение температуры наружного воздуха;
контроль давления теплоносителя в общем трубопроводе по верхнему и нижнему уровню;

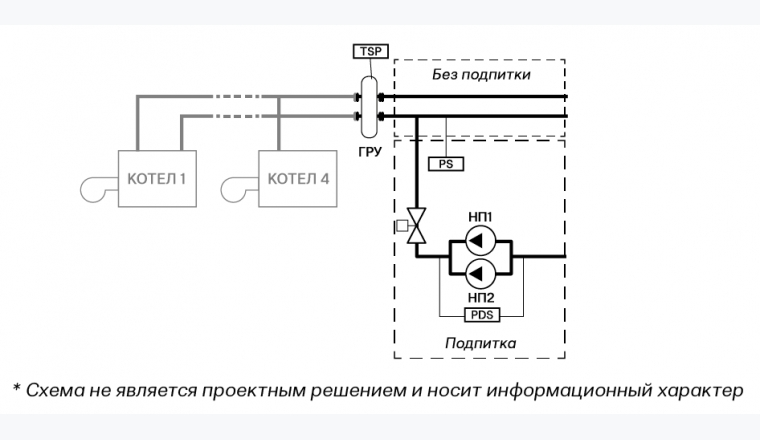

поддержание давления в системе с помощью подпиточных насосов и клапана подпитки.
